404187 Legrand TX3 LS C13A 1P+N 10KA 2M LS-Schalter

22145298
2018119
5 Stk
2000221452983
3414970393753
3414970616104
3414972393300
3414970393760
3414972484237
3414970633910
PL
85362010

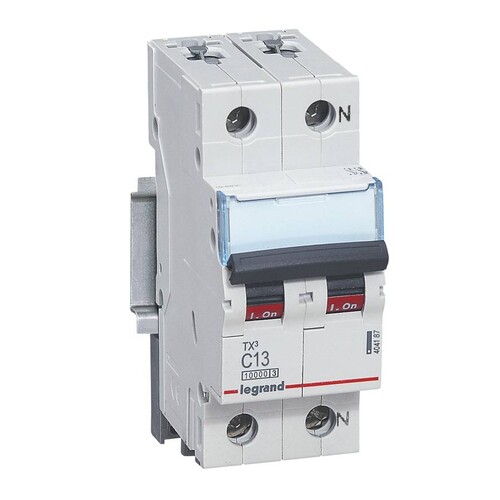

Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig mit mitschaltendem Neutralleiter, C-Charakteristik, Bemessungsstrom In 13 A, Bemessungsschaltvermögen Icn10 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
Anmerkungen zur LIMMERT-KI

Der Legrand TX3 Leitungsschutzschalter ist ein hochqualitativer C-Charakteristik Schalter, der für den Schutz von elektrischen Leitungen und Geräten mit hohen Einschaltströmen konzipiert ist. Mit einem Bemessungsstrom von 13A und einem Bemessungsschaltvermögen von 10kA ist er ideal für den Einsatz in industriellen Anwendungen. Der Schalter ist 1-polig mit einem mitschaltenden Neutralleiter und ist für eine Bemessungsspannung von 230V ausgelegt. Die Montage erfolgt einfach auf einer Hutprofilschiene nach EN 60715. Mit seiner klaren Schaltstellungsanzeige in rot/grün und der Möglichkeit, Zusatzeinrichtungen anzubauen, bietet dieser Schalter sowohl Sicherheit als auch Flexibilität in der Anwendung. Die Energiebegrenzungsklasse 3 sorgt für zusätzlichen Schutz bei hohen Einschaltströmen, wodurch er sich besonders für Motoren und Transformatoren eignet.

Produktinfos

Ausführung: 1-polig + N
Bemessungsstrom: 13 A
Bemessungsschaltvermögen: 10 kA
Bemessungsspannung: 230 V
Bemessungsfrequenz: 50/60 Hz
Energiebegrenzungsklasse: 3
Befestigung: Hutprofilschiene EN 60715
Schaltstellungsanzeige: rot/grün
Breite in Teilungseinheiten: 2 TE
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405

TX3 Leitungsschutzschalter


  • Die C-Kennlinie ist für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
  • Bemessungsspannung 230 V
  • 50/60 Hz
  • Bemessungsschaltvermögen 10 kA
  • Energiebegrenzungsklasse 3
  • Befestigung auf Hutprofilschiene durch rastende Schnellbefestigung
  • klare Information vorne auf jedem Gerät
  • eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar)
  • mit Beschriftungsfenster
  • mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme
  • Anbau von Hilfsgeräten möglich
Preisanzeige nur nach Anmeldung
B

Produktvarianten

26526039
Preisanzeige nur nach Anmeldung
27130349
Preisanzeige nur nach Anmeldung
22145473
Preisanzeige nur nach Anmeldung
22145340
Preisanzeige nur nach Anmeldung
10093041
Preisanzeige nur nach Anmeldung
22145291
Preisanzeige nur nach Anmeldung
23384725
Preisanzeige nur nach Anmeldung
26593624
Preisanzeige nur nach Anmeldung
23892667
Preisanzeige nur nach Anmeldung
26071403
Preisanzeige nur nach Anmeldung
22145508
Preisanzeige nur nach Anmeldung
26526081
Preisanzeige nur nach Anmeldung
26526046
Preisanzeige nur nach Anmeldung
26526074
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

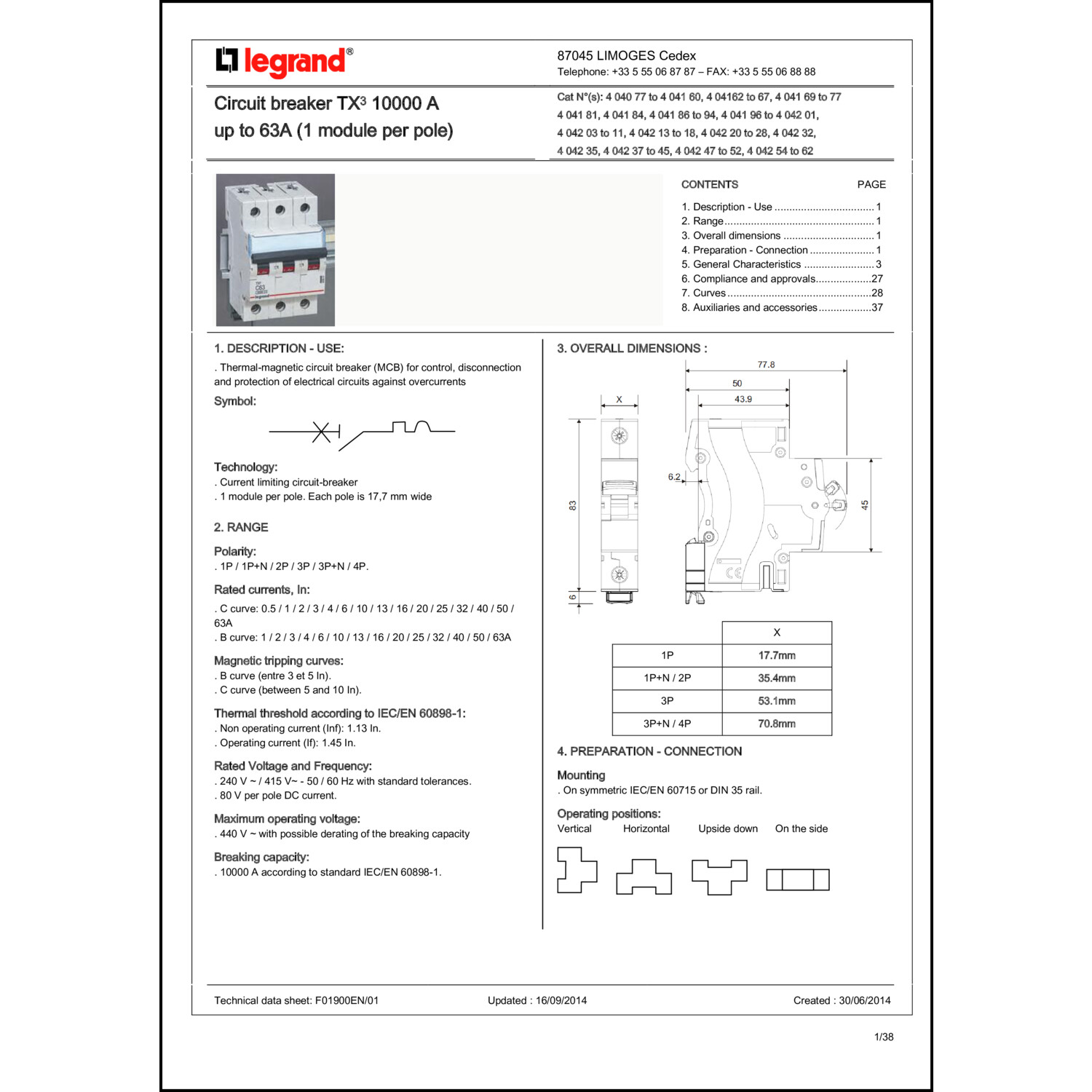

Katalogseiten

Produktinfos

Auslösecharakteristik: EV000084|60
Bemessungsstrom: 13 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|
Weitere Details
Energiebegrenzungsklasse: 3
Verschmutzungsgrad: 2
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt mehrdrähtig: 1
