404172 Legrand TX3 LS C20A 1P 10KA 1M LS-Schalter

22145704
2018110
10 Stk
3414970393579
3414970616029
3414972393218
3414970393586
3414972484145
3414970633828
PL
85362010

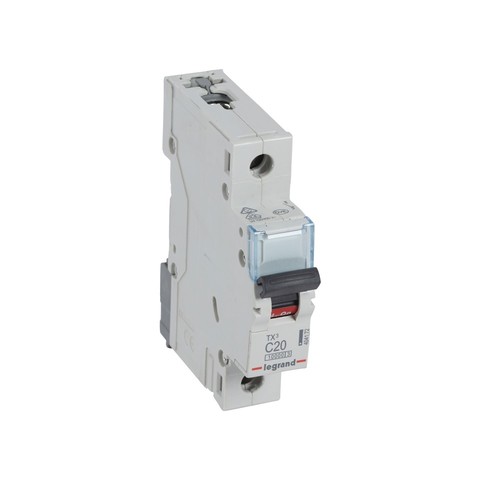

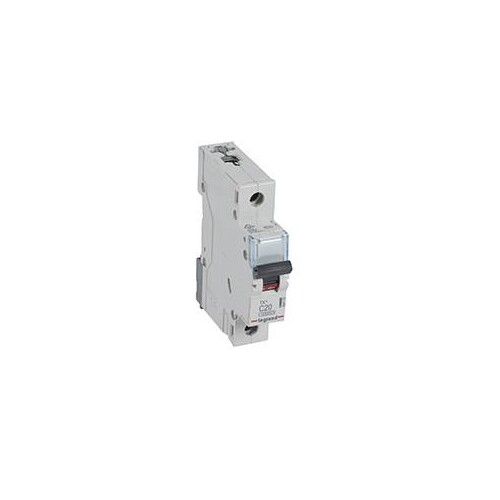

Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig, C-Charakteristik, Bemessungsstrom In 20 A, Bemessungsschaltvermögen Icn 10 kA nach EN 60898-1, Bemessungsspannung Un 230/400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
Anmerkungen zur LIMMERT-KI

Der Legrand TX3 Leitungsschutzschalter ist ein hochqualitativer C-Charakteristik-Schalter, der für den Schutz von elektrischen Leitungen bei hohen Einschaltströmen, wie sie bei Motoren und Transformatoren vorkommen, ausgelegt ist. Mit einem Bemessungsstrom von 20 A und einem Bemessungsschaltvermögen von 10 kA ist er ideal für den Einsatz in industriellen Anwendungen. Der Schalter ist für eine Bemessungsspannung von 230/400 VAC geeignet und kann bei Frequenzen von 50 und 60 Hz betrieben werden. Seine kompakte Bauform mit einer Breite von 1 TE ermöglicht eine einfache Montage auf Hutprofilschienen. Der TX3 erfüllt die Normen EN 60898-1, VDE 0641-11 und EN 60947-2 und bietet eine klare Schaltstellungsanzeige sowie die Möglichkeit zur Anbringung von Hilfsgeräten.

Produktinfos

Typ: Leitungsschutzschalter
Charakteristik: C
Bemessungsstrom: 20 A
Polzahl: 1
Bemessungsschaltvermögen: 10 kA
Bemessungsspannung: 230/400 VAC
Bemessungsfrequenz: 50/60 Hz
Energiebegrenzungsklasse: 3
Befestigung: Hutprofilschiene EN 60715
Breite in Teilungseinheiten: 1 TE
Spannungsart: AC
Zusatzeinrichtungen: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

26526039
Preisanzeige nur nach Anmeldung
27130349
Preisanzeige nur nach Anmeldung
22145473
Preisanzeige nur nach Anmeldung
22145340
Preisanzeige nur nach Anmeldung
10093041
Preisanzeige nur nach Anmeldung
22145291
Preisanzeige nur nach Anmeldung
23384725
Preisanzeige nur nach Anmeldung
26593624
Preisanzeige nur nach Anmeldung
23892667
Preisanzeige nur nach Anmeldung
26071403
Preisanzeige nur nach Anmeldung
22145508
Preisanzeige nur nach Anmeldung
26526081
Preisanzeige nur nach Anmeldung
26526046
Preisanzeige nur nach Anmeldung
26526074
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: EV000084|60
Bemessungsstrom: 20 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|
Weitere Details
Energiebegrenzungsklasse: 3
Verschmutzungsgrad: 2
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt mehrdrähtig: 1
