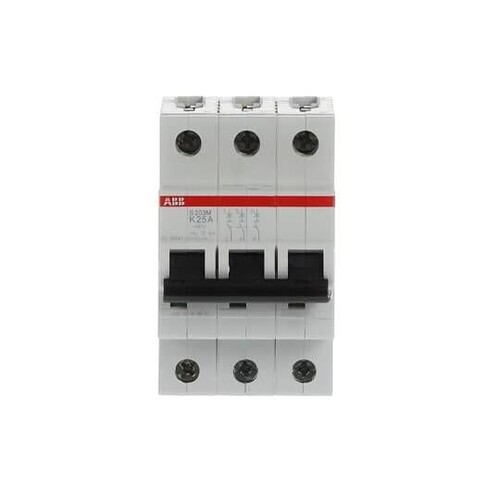

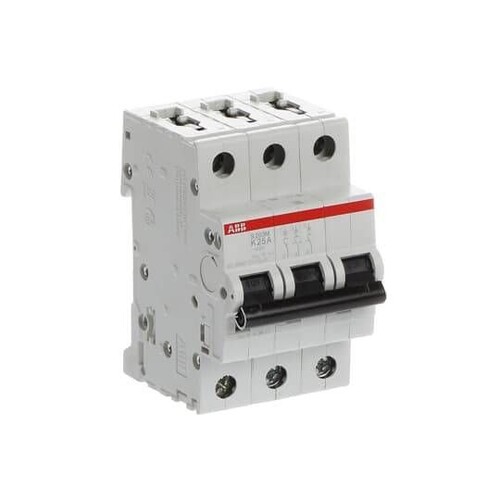

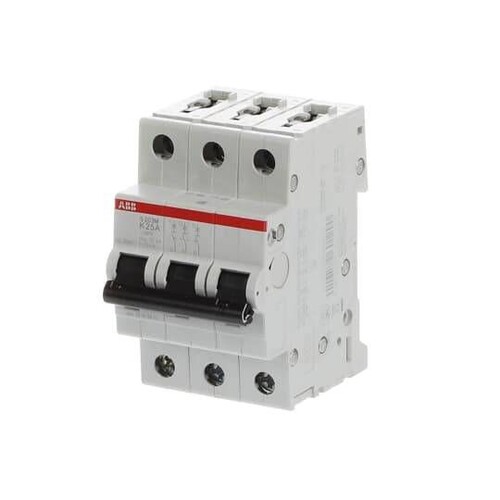

2CDS273001R0517 ABB S203M K25 Automat S203M-K25

28827821
5376157
1 Stk
4016779604185
4016779978538
DE
85362010
ABB
S203M-K25
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der ABB S203M-K25 Automat ist ein zuverlässiger Sicherungsautomat der Baureihe S200M, der Kabel und Leitungen vor Überlast und Kurzschluss schützt. Mit einem Bemessungsstrom von 25 A und einer Bemessungsspannung von 400 V AC ist er für den Einsatz in verschiedenen Anwendungen geeignet. Der Automat verfügt über 3 Pole und eine Auslösecharakteristik K, was ihn ideal für den Schutz von elektrischen Installationen macht. Die Schutzart IP20 sorgt für Sicherheit in geschützten Umgebungen. Dank der patentierten Anschlussklemme ist die Installation einfach und sicher. Der S203M-K25 erfüllt alle relevanten Normen und ist für den weltweiten Einsatz zugelassen. Er ist für Leiterquerschnitte bis zu 35 mm² geeignet und bietet eine hohe Betriebssicherheit.

Produktinfos

Typ: S203M-K25
Bemessungsstrom (In): 25 A
Polzahl: 3
Auslösecharakteristik: K
Bemessungsspannung: 400 V AC
Betriebsspannung: 12 V AC / 12 V DC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3 TE
Spannungsart: AC/DC
Schutzart (IP): IP20
Anschlussart: Schraubklemmen
Anzugsdrehmoment: 2.8 N·m
Einbautiefe: 69 mm
Umgebungstemperatur Betrieb: -25 ... +55 °C
Lagerung: -40 ... +70 °C
Gehäusematerial: Isolierstoffgruppe II, RAL 7035
Nettogewicht: 0.375 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 25 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
