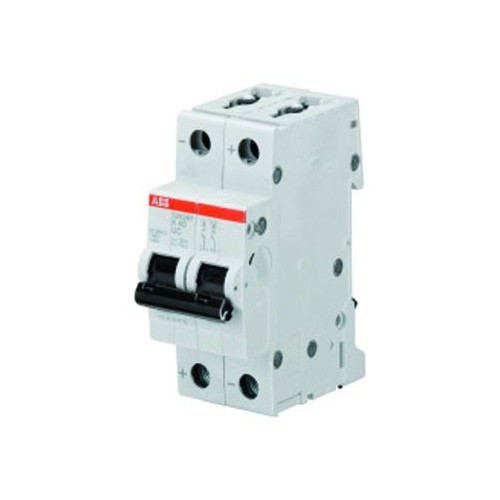

2CDS272065R0517 Stotz T AC/DC Automat S202MT-K25UC

23995847
2947879
1 Stk
4013614449307
4013614456985
4013614464669
DE
85362010
ABB
S202MT-K25UC
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 MT UC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (montiert) nach IEC 61373. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Der S200 MT UC beeindruckt mit seinem hohen Kurzschlussausschaltvermögen und dem flexiblen Einsatz für AC und DC Anwendungen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der Stotz T AC/DC Automat S202MT-K25UC ist ein hochqualitativer Miniatur-Schutzschalter, der speziell für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik der Klasse K und einem Bemessungsstrom von 25 A ist dieser Automat für Anwendungen in AC- und DC-Systemen geeignet. Er erfüllt die strengen Anforderungen gemäß DIN VDE 0100-430 und IEC/EN 60898-1 und bietet eine Bemessungsspannung von bis zu 440 V. Die kompakte Bauweise mit einer Breite von 2 Teilungseinheiten ermöglicht eine einfache Installation in verschiedenen Schaltschränken. Zusätzlich ist der Automat mit einer Schutzart von IP20 ausgestattet, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Der S202MT-K25UC überzeugt durch seine hohe Zuverlässigkeit und Flexibilität in der Anwendung.

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 25 A
Polzahl: 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 25 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 2
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
