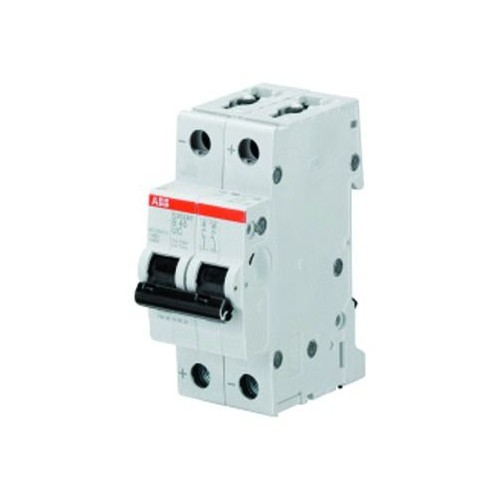

2CDS272065R0165 Stotz T AC/DC Automat S202MT-B16UC

23995826
2947844
1 Stk
4013614465246
4013614466441
4013614467448
DE
85362010
ABB
S202MT-B16UC
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 MT UC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (montiert) nach IEC 61373. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Der S200 MT UC beeindruckt mit seinem hohen Kurzschlussausschaltvermögen und dem flexiblen Einsatz für AC und DC Anwendungen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der Stotz T AC/DC Automat S202MT-B16UC ist ein kompakter und leistungsstarker Miniatur-Schutzschalter, der Kabel und Leitungen vor Überlast und Kurzschluss schützt. Mit einer Auslösecharakteristik B und einem Bemessungsstrom von 16 A eignet sich dieser Automat für Anwendungen mit einer Bemessungsspannung von bis zu 440 V und Frequenzen von 50/60 Hz. Die Schutzart IP20 gewährleistet eine sichere Handhabung, während die Möglichkeit zusätzlicher Einrichtungen eine flexible Anpassung an verschiedene Installationsanforderungen ermöglicht. Der Automat ist für den Einsatz in AC- und DC-Anwendungen konzipiert und bietet durch seine patentierte Anschlussklemme eine einfache und sichere Kontaktierung. Ideal für industrielle Anwendungen, erfüllt dieser Automat die höchsten Standards gemäß DIN VDE und IEC.

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl: 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 2
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
