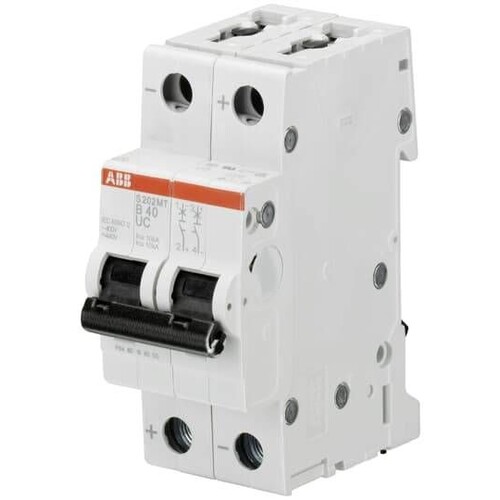

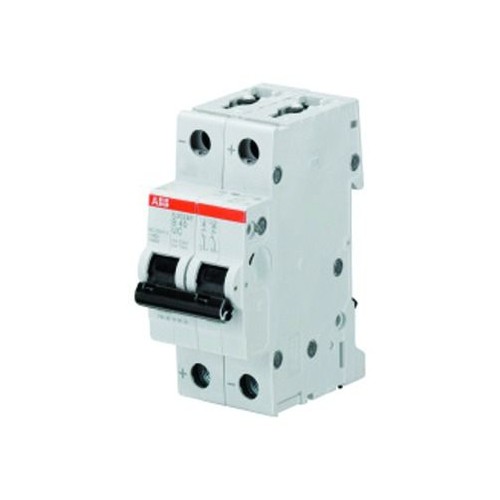

2CDS272065R0065 Stotz T AC/DC Automat S202MT-B6UC

23995819
2947833
1 Stk
4013614465215
4013614466410
4013614467417
DE
85362010
ABB
S202MT-B6UC
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 MT UC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (montiert) nach IEC 61373. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Der S200 MT UC beeindruckt mit seinem hohen Kurzschlussausschaltvermögen und dem flexiblen Einsatz für AC und DC Anwendungen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der Stotz T AC/DC Automat S202MT-B6UC ist ein kompakter und zuverlässiger Sicherungsautomat, der für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik von B und einem Bemessungsstrom von 6 A ist er ideal für Anwendungen in AC- und DC-Systemen. Der Automat hat eine Bemessungsspannung von 440 V und unterstützt Frequenzen von 50 und 60 Hz. Die Schutzart IP20 gewährleistet eine sichere Nutzung in geschützten Umgebungen. Mit einer Breite von 2 Teilungseinheiten bietet er eine platzsparende Lösung für Ihre Installationen. Der S202MT-B6UC erfüllt die Anforderungen der relevanten Normen und ist mit einer patentierten Anschlussklemme ausgestattet, die eine einfache und sichere Kontaktierung ermöglicht. Zusatzeinrichtungen können problemlos integriert werden, was die Flexibilität des Geräts erhöht.

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 6 A
Polzahl: 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 6 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3|||
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 2
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: 0|||
Anschließbarer Leiterquerschnitt eindrähtig: 0|35||
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25||
Umgebungstemperatur während des Betriebs: -25|55
