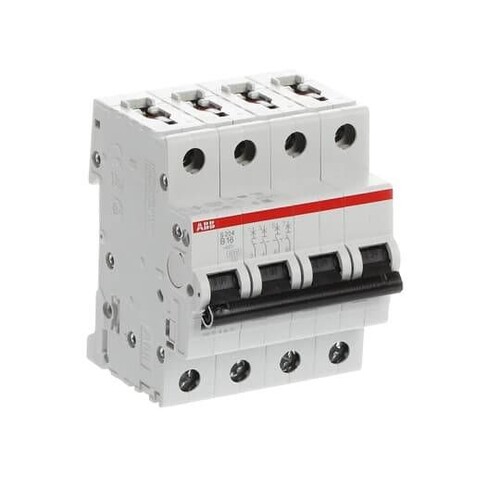

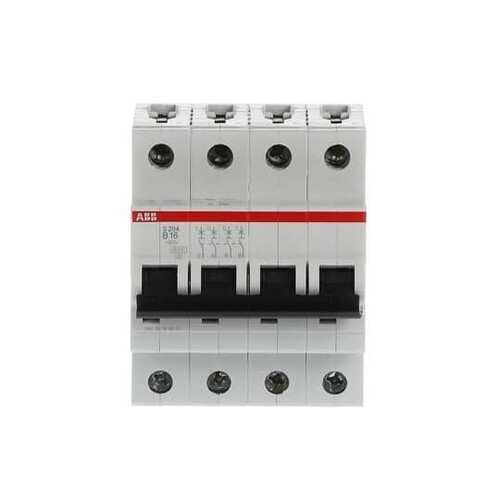

2CDS254001R0165 ABB GHS2040001R0165 Automat S204-B16

26857265
1277847
1 Stk
4016779528986
4016779610742
4016779974820
DE
85362010
ABB
S204-B16
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der ABB GHS2040001R0165 Automat S204-B16 ist ein hochqualitativer Leitungsschutzschalter, der Kabel und Leitungen vor Überlast und Kurzschluss schützt. Mit einer Auslösecharakteristik der Klasse B und einem Bemessungsstrom von 16 A ist dieser Schalter für eine Bemessungsspannung von bis zu 440 V ausgelegt. Der Automat hat eine Polzahl von 4 und ist sowohl für AC als auch DC Anwendungen geeignet. Er erfüllt die Anforderungen der Bauvorschriften nach DIN VDE und IEC/EN, was ihn zu einer zuverlässigen Wahl für industrielle und gewerbliche Anwendungen macht. Die Schutzart IP20 bietet Sicherheit in geschützten Umgebungen, während die kompakte Bauweise mit einer Einbautiefe von nur 69 mm eine einfache Installation ermöglicht. Der S204-B16 ist ideal für Unterputz-Installationen und bietet eine Vielzahl von Zulassungen für den weltweiten Einsatz.

Produktinfos

Auslösecharakteristik: B
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 16 A
Bemessungsspannung: 440 V
Spannungsart: AC
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Mitschaltender Neutralleiter: Nein
Geeignet für Unterputz-Installation: Ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Breite in Teilungseinheiten: 4
Einbautiefe: 69 mm
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 4
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
