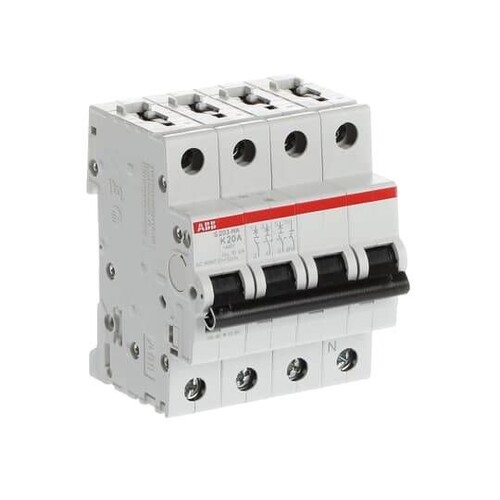

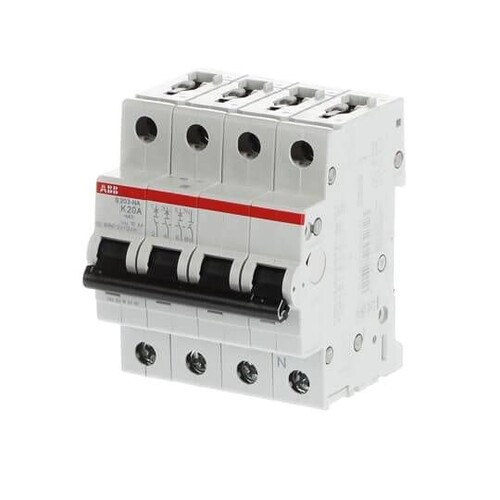

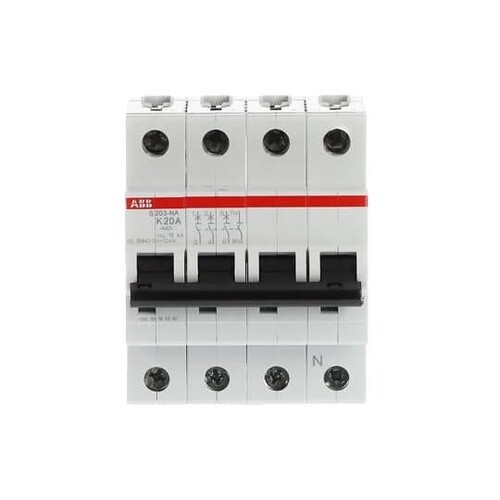

2CDS253103R0487 ABB Automat S203-K20NA

29279937
4854768
1 Stk
4016779610292
4016779974356
DE
85362010
ABB
S203-K20NA
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der ABB Automat S203-K20NA ist ein hochqualitativer Sicherungsautomat der Baureihe S200, der speziell für DIN VDE-Anwendungen entwickelt wurde. Mit einer Auslösecharakteristik vom Typ K und einem Bemessungsstrom von 20 A bietet dieser Automat zuverlässigen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss. Er ist für eine Bemessungsspannung von 400 V ausgelegt und kann bei Frequenzen von 50 oder 60 Hz betrieben werden. Der Automat verfügt über 4 Pole und einen mitschaltenden Neutralleiter, was ihn ideal für komplexe Installationen macht. Die Schutzart IP20 gewährleistet eine sichere Handhabung, während die patentierte Anschlussklemme eine einfache und sichere Verdrahtung ermöglicht. Darüber hinaus ist der S203-K20NA mit einem umfangreichen Zubehörsortiment kompatibel, was ihn zu einer flexiblen Lösung für Ihre Installationsbedürfnisse macht.

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 20 A
Polzahl: 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 4 TE
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 20 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
