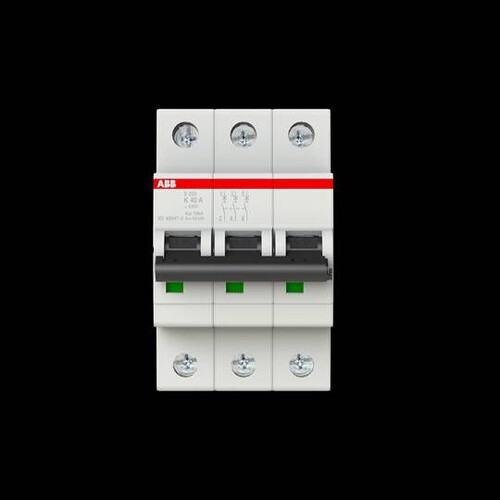

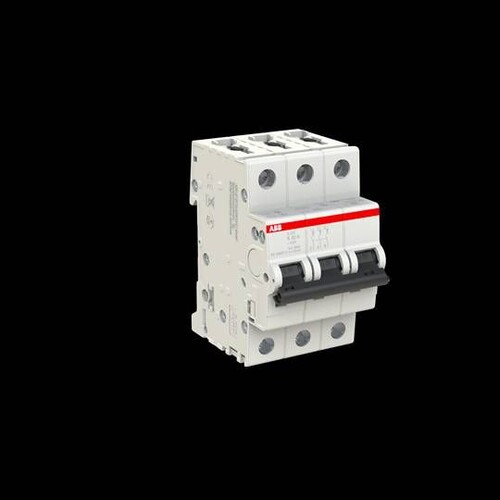

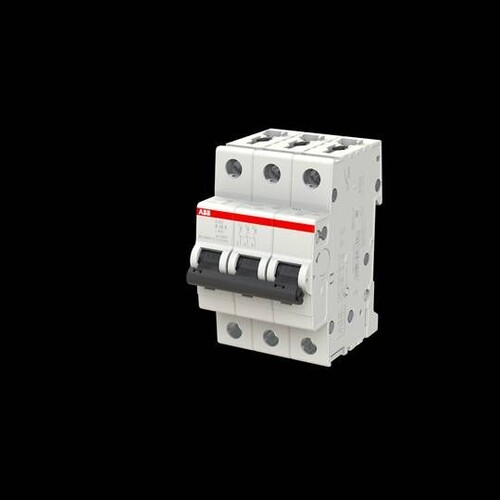

2CDS253001R0557 STOTZ Automat S203-K40

20626158
1277654
1 Stk
4016779507578
4016779609616
4016779973632
DE
85362010
ABB
2CDS253001R0557
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der STOTZ Automat S203-K40 ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für den Einsatz in verschiedenen elektrischen Anwendungen konzipiert ist. Mit einer Bemessungsstromstärke von 40 A und einer Polzahl von 3 bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Auslösecharakteristik K und die hohe Kurzschlussfestigkeit von bis zu 10 kA machen ihn ideal für industrielle und gewerbliche Anwendungen. Der S203-K40 erfüllt die internationalen Normen IEC/EN 60898-1 und UL 1077, was seine Vielseitigkeit und Sicherheit unterstreicht. Mit kompakten Abmessungen von 52,5 mm Breite, 88 mm Höhe und 69 mm Tiefe ist er für die Montage auf DIN-Schienen geeignet. Der Automat ist in der Lage, Temperaturen von -25 bis +55 °C standzuhalten und ist mit einer Schutzart von IP20 ausgestattet, was ihn für den Einsatz in geschützten Umgebungen qualifiziert.

Produktinfos

Produktart: Miniatur-Leitungsschutzschalter
Polzahl: 3
Auslösecharakteristik: K
Bemessungsstrom (In): 40 A
Bemessungsspannung: 400 V AC
Rated Operational Voltage: 440 V AC
Rated Short-Circuit Capacity (Icn): 6 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu): 10 kA
Rated Service Short-Circuit Breaking Capacity (Ics): 7.5 kA
Rated Frequency (f): 50/60 Hz
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Schutzart (IP): IP20
Abmessungen (B x H x T): 52,5 mm x 88 mm x 69 mm
Gewicht: 0,375 kg
Anschlussart: Schraubanschlüsse
Montageart: DIN-Schiene (TH35-15)
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: K
    Bemessungsstrom: 40 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 3
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
