2CDS253001R0205 STOTZ Automat S203-B20

20648257
1277982
1 Stk
4016779609234
4016779469104
4016779973229
DE
85362010
ABB
S203-B20
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

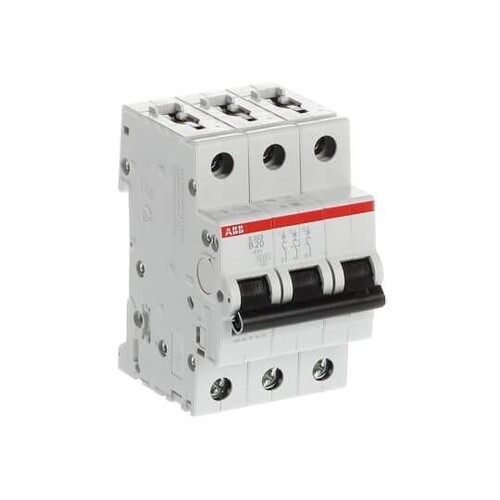

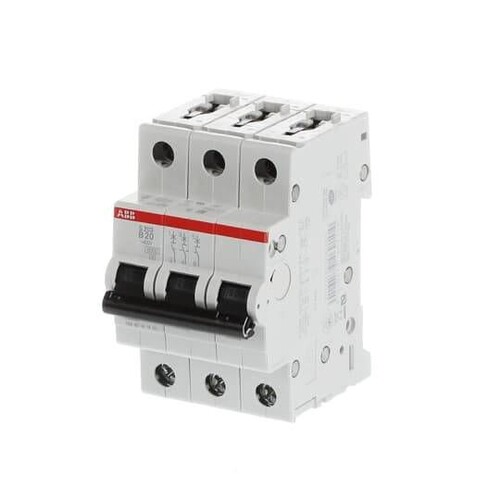

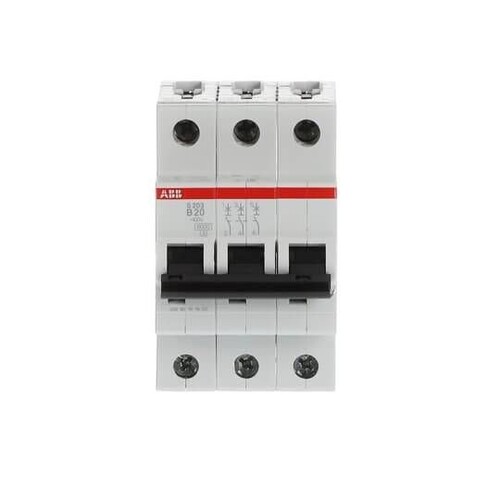

Der S203-B20 Miniatur-Schutzschalter von ABB ist ein zuverlässiges Gerät für den Schutz von Kabeln und Leitungen gegen Überlast und Kurzschluss. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 20 A ist dieser dreipolige Schutzschalter für Anwendungen in Wohn-, Gewerbe- und Industriebereichen geeignet. Die Bemessungsspannung beträgt 400 V und der Schalter ist für Frequenzen von 50/60 Hz ausgelegt. Mit einer kompakten Breite von 3 Teilungseinheiten (52,5 mm) und einer Schutzart von IP20 ist der S203-B20 einfach zu installieren und bietet eine hohe Betriebssicherheit. Er ist für Temperaturen von -25 bis +55 °C geeignet und kann flexibel mit verschiedenen Zusatzgeräten kombiniert werden. Dieses Produkt erfüllt die relevanten internationalen Normen und ist für den weltweiten Einsatz geeignet.

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Abmessungen (B x H x T): 52,5 mm x 88 mm x 69 mm
Gewicht: 0,375 kg
Preisanzeige nur nach Anmeldung
B

Produktvarianten

21085149
Preisanzeige nur nach Anmeldung
02278502
Preisanzeige nur nach Anmeldung
20588379
Preisanzeige nur nach Anmeldung
20648215
Preisanzeige nur nach Anmeldung
20898382
Preisanzeige nur nach Anmeldung
20898522
Preisanzeige nur nach Anmeldung
20827360
Preisanzeige nur nach Anmeldung
20024613
Preisanzeige nur nach Anmeldung
20898452
Preisanzeige nur nach Anmeldung
20898816
Preisanzeige nur nach Anmeldung
20898606
Preisanzeige nur nach Anmeldung
20647823
Preisanzeige nur nach Anmeldung
20229174
Preisanzeige nur nach Anmeldung
20898599
Preisanzeige nur nach Anmeldung
20888365
Preisanzeige nur nach Anmeldung
20889667
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
