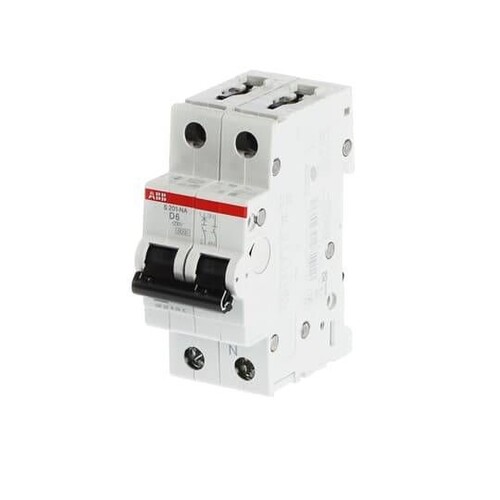

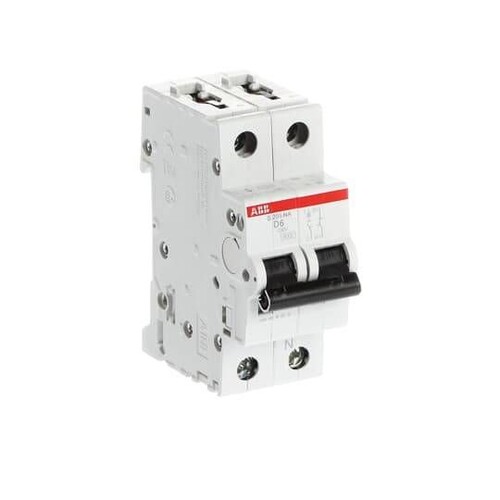

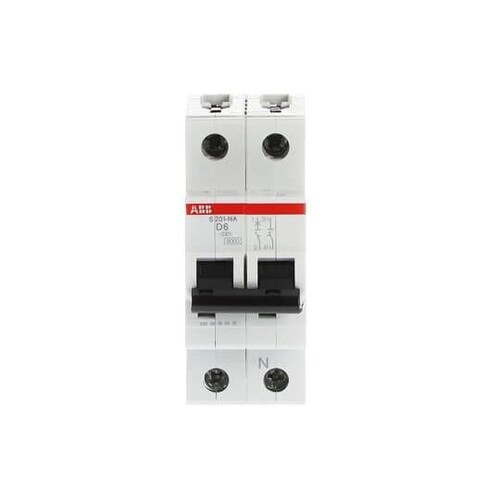

2CDS251103R0061 ABB Automat S201-D6NA

29827841
5397232
1 Stk
4016779607513
4016779971416
DE
85362010
ABB
S201-D6NA
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der ABB Automat S201-D6NA ist ein kompakter Miniatur-Leistungsschalter, der mit einer Auslösecharakteristik D für Überlast- und Kurzschlussschutz konzipiert ist. Mit einem Bemessungsstrom von 6 A und einer Bemessungsspannung von 230 V AC ist er ideal für den Einsatz in Wohn-, Gewerbe- und Industriebereichen. Der Schalter hat zwei Pole, einschließlich eines neutralen Anschlusses, und erfüllt die Anforderungen der Normen IEC/EN 60898-1 und IEC/EN 60947-2. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Mit einer Betriebstemperatur von -25 bis +55 °C und einer Lagertemperatur von -40 bis +70 °C ist der S201-D6NA robust und vielseitig einsetzbar. Zusatzeinrichtungen können problemlos montiert werden, was die Flexibilität bei der Installation erhöht.

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 6 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Betriebsart: Sicherung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 6 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
