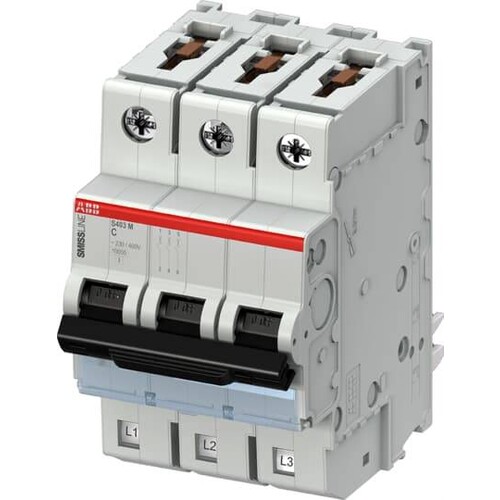

2CCS573001R0164 Stotz Automat S403M-C16

24871638
5396671
1 Stk
7612270102969
CH
85362010
ABB
S403M-C16
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S403M-C16 Miniatur-Schutzschalter von Stotz Automat ist ein zuverlässiges Gerät zum Schutz von elektrischen Leitungen vor Überlast und Kurzschluss. Mit einem Bemessungsstrom von 16 A und einer Nennspannung von 240/415 V AC ist dieser Schutzschalter ideal für den Einsatz in industriellen Anwendungen. Der Schutzschalter erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet eine hohe Kurzschlussfestigkeit mit einem Nennkurzschlussstrom von 10 kA und einem maximalen Kurzschlussstrom von 25 kA. Mit einer kompakten Bauform von 54 mm Breite, 91 mm Höhe und 82 mm Tiefe ist er für den modularen Einsatz auf DIN-Schienen geeignet. Die Schutzart IP20 gewährleistet einen sicheren Betrieb unter normalen Bedingungen. Der S403M-C16 ist zudem für Temperaturen von -25 bis 55 °C ausgelegt und bietet eine einfache Installation mit einem Anschlussquerschnitt von bis zu 25 mm².

Produktinfos

Typ: Miniatur-Schutzschalter
Bemessungsstrom: 16 A
Polzahl: 3
Bemessungsspannung: 240 / 415 V AC
Nennkurzschlussstrom Icn: 10 kA
Nennkurzschlussschutz Icu: 25 kA
Frequenz: 50 ... 60 Hz
Schutzart (IP): IP20
Betriebstemperatur: -25 ... 55 °C
Breite in Teilungseinheiten: 3
Anschlussquerschnitt starr: 0,75 ... 25 mm²
Umweltbedingungen: Verschmutzungsgrad 3
Gewicht: 401 g
Abmessungen (B x H x T): 54 mm x 91 mm x 82 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 75 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 50 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 25|0.75
Umgebungstemperatur während des Betriebs: -25|55
