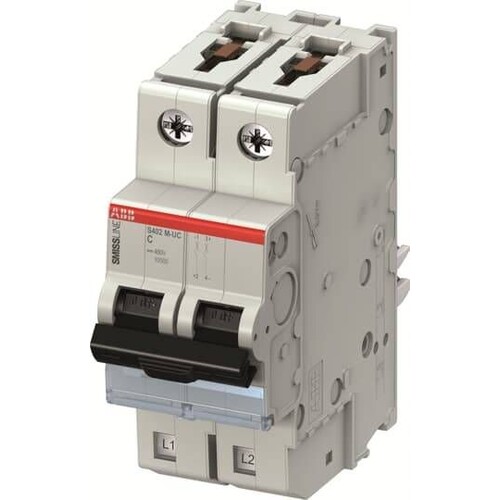

2CCS572001R1134 ABB Automat S402M-UCC13

26506663
5397733
1 Stk
7612270110001
CH
85362010
ABB
S402M-UCC13
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 400M UC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der ABB S402M-UCC13 Sicherungsautomat bietet zuverlässigen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss. Mit einer Bemessungsbetriebsspannung von 400 V und einem Bemessungsstrom von 13 A erfüllt er die Anforderungen gemäß IEC/EN 60947-2. Die patentierte Anschlussklemme ermöglicht eine einfache und sichere Kontaktierung für Leiterquerschnitte bis zu 35 mm². Der Automat ist für den Betrieb in einem Temperaturbereich von -25 bis 60 °C geeignet und bietet eine Schutzart von IP20. Mit einer elektrischen Lebensdauer von 10.000 Zyklen und einer Frequenz von 50 bis 60 Hz ist er ideal für industrielle Anwendungen. Der S402M-UCC13 ist mit einer Auslösecharakteristik UC-C ausgestattet und bietet flexible Anschlussmöglichkeiten, die sowohl für AC- als auch für DC-Anwendungen geeignet sind.

Produktinfos

Normen: IEC/EN 60947-2
Auslösecharakteristik: UC-C
Bemessungsbetriebsspannung: 400 V
Bemessungsisolationsspannung: 440 V
Bemessungsstoßspannung: 4 kV
Eingangsspannungsart: AC/DC
Bemessungsstrom (In): 13 A
Bemessungsbetriebsstrom (Ie): 13 A
Bemessungsschaltvermögen (230 V): 10 kA
Bemessungsschaltvermögen (400 V): 10 kA
Bemessungsgrenzkurzschlussausschaltvermögen (230 V): 25 kA
Bemessungsgrenzkurzschlussausschaltvermögen (400 V): 25 kA
Bemessungsfehlerschaltvermögen (220 V DC): 20 kA
Bemessungsfehlerschaltvermögen (440 V DC): 10 kA
Frequenz (f): 50 ... 60 Hz
Verlustleistung: 5 W
Anzahl geschützter Pole: 2
Anzahl Pole: 2
Überspannungskategorie: III
Anzugsdrehmoment: 2.8 N·m
Auslöseklasse: UC-C
Auslösertyp: C
Anschlussmöglichkeit flexibel: 0.75 … 25 mm²
Anschlussmöglichkeit starr: 0.75 … 35 mm²
Anschlussart: Schraubklemme
Umgebungstemperatur (Betrieb): -25 … 60 °C
Schutzart (IP): IP20
Breite des Produkts: 36 mm
Höhe des Produkts: 91 mm
Tiefe des Produkts: 75 mm
Nettogewicht: 290 g
Einbautiefe: 75 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 75 mm
Anzahl der abgesicherten Pole: 2
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 25|0.75
Umgebungstemperatur während des Betriebs: -25|55
