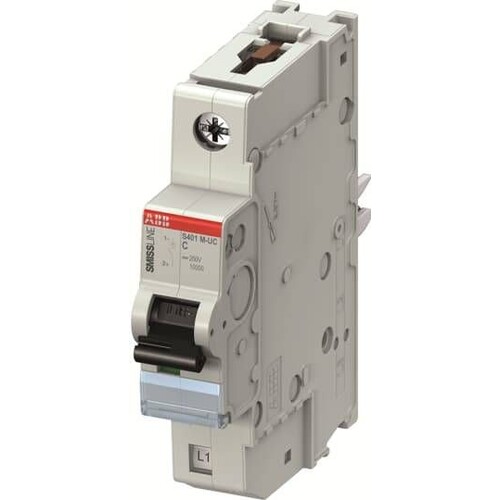

2CCS571001R1254 ABB Automat S401M-UCC25

32627666
5397713
1 Stk
7612270109869
CH
85362010
ABB
2CCS571001R1254
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der ABB S401M-UCC25 Sicherungsautomat bietet zuverlässigen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss. Mit einer Bemessungsbetriebsspannung von 230 V und einem Bemessungsstrom von 25 A ist er ideal für den Einsatz in verschiedenen Anwendungen. Die patentierte Anschlussklemme ermöglicht eine einfache und sichere Kontaktierung, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Dieser Automat erfüllt die Normen IEC/EN 60947-2 und ist für den weltweiten Einsatz zertifiziert. Mit einer kompakten Baugröße von 18 mm Breite, 91 mm Höhe und 75 mm Tiefe ist er platzsparend und effizient. Die robuste Bauweise garantiert eine elektrische Lebensdauer von bis zu 10.000 Zyklen, was ihn zu einer langlebigen Wahl für Ihre Installationsbedürfnisse macht.

Produktinfos

Typ: S401M-UCC25
Normen: IEC/EN 60947-2
Auslösecharakteristik: UC-C
Bemessungsbetriebsspannung: 230 V
Bemessungsisolationsspannung: 440 V
Bemessungsstoßspannung: 4 kV
Eingangsspannungsart: AC/DC
Bemessungsstrom (In): 25 A
Bemessungsbetriebsstrom (Ie): 25 A
Bemessungsschaltvermögen (230 V): 10 kA
Bemessungsschaltvermögen (400 V): 10 kA
Grenzkurzschlussausschaltvermögen (230 V): 15 kA
Grenzkurzschlussausschaltvermögen (400 V): 15 kA
Bemessungsfehlerschaltvermögen (220 V DC): 10 kA
Bemessungsfehlerschaltvermögen (110 V DC): 10 kA
Frequenz (f): 50 ... 60 Hz
Verlustleistung: 2.7 W
Anzahl geschützter Pole: 1
Anzahl Pole: 1
Überspannungskategorie: III
Anzugsdrehmoment: 2.8 N·m
Schutzart (IP): IP20
Umgebungstemperatur (Betrieb): -25 … 60 °C
Breite des Produkts: 18 mm
Höhe des Produkts: 91 mm
Tiefe des Produkts: 75 mm
Nettogewicht: 145 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 75 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 25|0.75
Umgebungstemperatur während des Betriebs: -25|55
