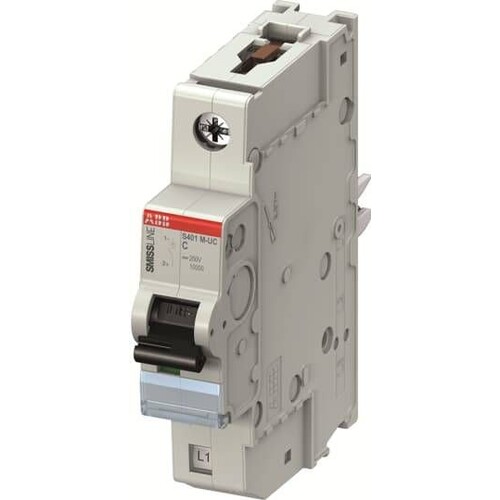

2CCS571001R1064 Stotz Automat S401M-UCC6

25040142
5397701
1 Stk
7612270109807
CH
85362010
ABB
S401M-UCC6
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S401M-UCC6 Sicherungsautomat von Stotz Automat ist ein hochentwickeltes Schutzgerät, das Kabel und Leitungen vor Überlast und Kurzschluss schützt. Mit einer Bemessungsbetriebsspannung von 230 V und einem Bemessungsstrom von 6 A erfüllt dieser Automat die strengen Anforderungen der Normen IEC/EN 60947-2 und IEC/EN 60898-1. Seine patentierte Anschlussklemme ermöglicht eine einfache und sichere Installation, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Das Gerät bietet eine hohe Schaltleistung mit einem Bemessungsschaltvermögen von bis zu 10 kA und ist für den Betrieb bei Umgebungstemperaturen von -25 bis 60 °C geeignet. Mit einer kompakten Bauweise von 18 mm Breite, 91 mm Höhe und 75 mm Tiefe ist der S401M-UCC6 ideal für Installationen in engen Räumen. Seine Zuverlässigkeit und die Möglichkeit, Zubehör anzuschließen, machen ihn zur perfekten Wahl für moderne elektrische Installationen.

Produktinfos

Normen: IEC/EN 60947-2
Auslösecharakteristik: UC-C
Bemessungsbetriebsspannung: 230 V
Bemessungsisolationsspannung: 440 V
Bemessungsstoßspannung: 4 kV
Eingangsspannungsart: AC/DC
Bemessungsstrom (In): 6 A
Bemessungsbetriebsstrom (Ie): 6 A
Bemessungsschaltvermögen (230 V): 10 kA
Bemessungsschaltvermögen (400 V): 10 kA
Bemessungsgrenzkurzschlussausschaltvermögen (230 V): 25 kA
Bemessungsgrenzkurzschlussausschaltvermögen (400 V): 25 kA
Bemessungsfehlerschaltvermögen (220 V DC): 10 kA
Bemessungsfehlerschaltvermögen (110 V DC): 10 kA
Frequenz (f): 50 ... 60 Hz
Verlustleistung: 2.4 W
Anzahl geschützter Pole: 1
Anzahl Pole: 1
Überspannungskategorie: III
Anzugsdrehmoment: 2.8 N·m
Anschlussmöglichkeit flexibel: 0.75 … 25 mm²
Anschlussmöglichkeit starr: 0.75 … 35 mm²
Anschlussart: Schraubklemme
Umgebungstemperatur (Betrieb): -25 … 60 °C
Schutzart: IP20
Breite des Produkts: 18 mm
Höhe des Produkts: 91 mm
Tiefe des Produkts: 75 mm
Nettogewicht: 145 g
Einbautiefe: 75 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3|||
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 75 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: 0|||
Anschließbarer Leiterquerschnitt eindrähtig: 25|0.75||
Umgebungstemperatur während des Betriebs: -25|55
