2CCS571001R1044 Stotz Automat S401M-UCC4

25040135
5397699
1 Stk
7612270109791
CH
85362010
ABB
S401M-UCC4
beantwortete(n) Fragen weitere Varianten

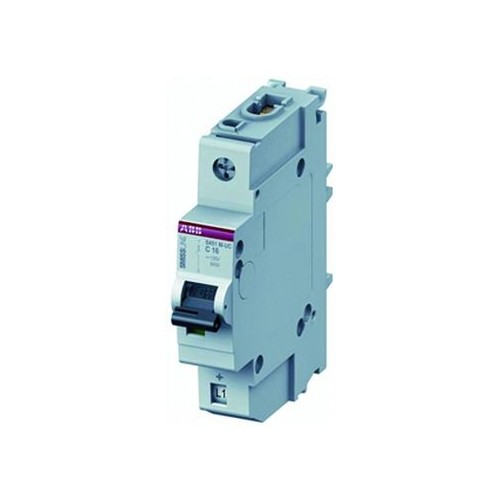

Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S401M-UCC4 Sicherungsautomat von ABB bietet zuverlässigen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss. Er entspricht den Normen IEC/EN 60947-2 und ist für eine Bemessungsbetriebsspannung von 230 V ausgelegt. Mit einer kompakten Bauform von 18 mm Breite, 91 mm Höhe und 75 mm Tiefe ist er ideal für Installationen in verschiedenen Anwendungen. Die patentierte Anschlussklemme ermöglicht eine einfache und sichere Kontaktierung, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Der Automat hat eine Bemessungsstromstärke von 4 A und ein Bemessungsschaltvermögen von bis zu 10 kA bei 230 V. Mit einer hohen elektrischen Lebensdauer von 10.000 Zyklen ist der S401M-UCC4 eine ausgezeichnete Wahl für jeden Installateur.

Produktinfos

Normen: IEC/EN 60947-2
Auslösecharakteristik: UC-C
Bemessungsbetriebsspannung: 230 V
Bemessungsisolationsspannung: 440 V
Bemessungsstoßspannung: 4 kV
Eingangsspannungsart: AC/DC
Bemessungsstrom (In): 4 A
Bemessungsbetriebsstrom (Ie): 4 A
Bemessungsschaltvermögen (230 V): 10 kA
Bemessungsschaltvermögen (400 V): 10 kA
Bemessungsgrenzkurzschlussausschaltvermögen (230 V): 25 kA
Bemessungsgrenzkurzschlussausschaltvermögen (400 V): 25 kA
Bemessungsfehlerschaltvermögen (220 V DC): 10 kA
Bemessungsfehlerschaltvermögen (110 V DC): 10 kA
Frequenz (f): 50 ... 60 Hz
Verlustleistung: 2.1 W
Anzahl geschützter Pole: 1
Anzahl Pole: 1
Überspannungskategorie: III
Anzugsdrehmoment: 2.8 N·m
Auslöseklasse: UC-C
Auslösertyp: C
Anschlussart: Schraubklemme
Umgebungstemperatur (Betrieb): -25 … 60 °C
Schutzart (IP): IP20
Breite des Produkts: 18 mm
Höhe des Produkts: 91 mm
Tiefe des Produkts: 75 mm
Nettogewicht: 145 g
Einbautiefe: 75 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 75 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 25|0.75
Umgebungstemperatur während des Betriebs: -25|55
