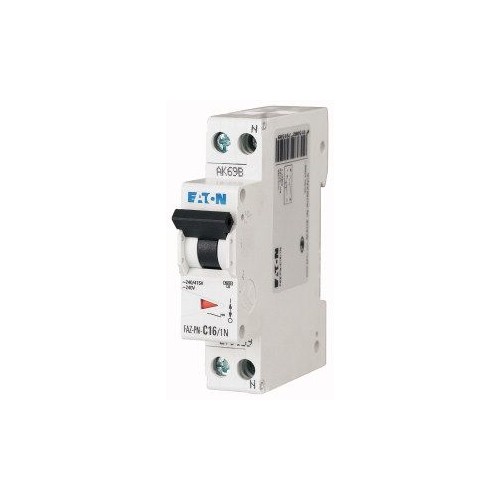

279159 Eaton FAZ-PN-C16/1N Leitungsschutzschalter

21456996
4224794
12 Stk
4015082791599
9007912424512
9007912424529
RO
8536301090
Leitungsschutzschalter (MCB), FAZ-PN, 1-polig + N, Auslösecharakteristik: C, Bemessungsstrom Ein: 16 A, Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Anmerkungen zur LIMMERT-KI

Der Eaton FAZ-PN-C16/1N Leitungsschutzschalter ist ein hochqualitativer Schutzschalter mit einer Bemessungsstromstärke von 16 A und einer Auslösecharakteristik vom Typ C. Er ist für Anwendungen in industriellen und erweiterten kommerziellen Umgebungen konzipiert und bietet eine zuverlässige Schutzlösung mit einem Bemessungsschaltvermögen von 10 kA. Mit einer kompakten Standardfrontabmessung von 45 mm und einer Einbaubreite von 17,5 mm lässt sich der Schalter einfach in eine Hutschiene nach IEC/EN 60715 montieren. Die Schutzart IP20 sorgt dafür, dass der Schalter in geschützten Umgebungen eingesetzt werden kann, während die hohe Lebensdauer von über 4000 Betriebsstunden und die Fähigkeit, bei Temperaturen von -40 °C bis 75 °C zu arbeiten, seine Robustheit unterstreichen. Der FAZ-PN-C16/1N ist die ideale Wahl für zuverlässigen Überstromschutz in anspruchsvollen Anwendungen.

Produktinfos

Typ: FAZ-PN-C16/1N
Grundfunktion: Leitungsschutzschalter
Anzahl der Pole: 1 Pol + N
Auslösecharakteristik: C
Bemessungsstrom (In): 16 A
Bemessungsschaltvermögen (Icu): 10 kA
Bemessungsbetriebsspannung (Ue) AC: 240/415 V
Bemessungsbetriebsspannung (Ue) DC: 60 V (je Pol)
Max. Vorsicherung: 100 A gL/gG
Selektivitätsklasse: 3
Standardfrontabmessung: 45 mm
Gehäusesockelmaß: 80 mm
Einbaubreite je Pol: 17.5 mm
Montage: IEC/EN 60715 Hutschiene
Schutzart: IP20, IP40 (wenn montiert)
Lebensdauer (Betrieb): > 4000
Min. Betriebsumgebungstemperatur: -40 °C
Max. Betriebsumgebungstemperatur: 75 °C
Einbautiefe: 70.5 mm
Frequenz: 50 - 60 Hz
Verlustleistung: 3 W
Verschmutzungsgrad: 2
Breite in Teilungseinheiten: 1
Mitschaltender Neutralleiter: Ja
Explosionsgeschützt: Nein
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70.5 mm
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10|60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|75
Unterputzmontage: Nein
