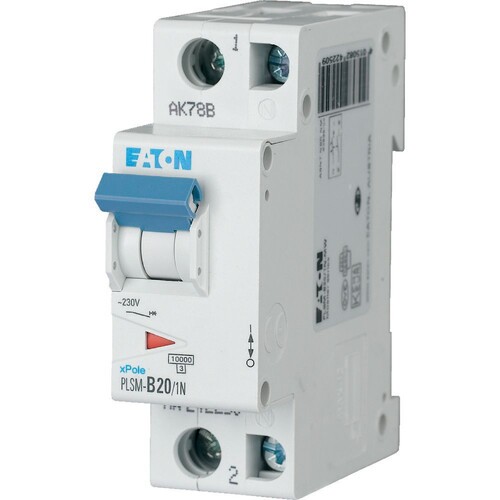

242250 EATON PLSM-B20/1N-MW LEITUNGSSCH. SCHALTER 20A 1P+N 1,5TE 10KA

02260834
4332353
1 Stk
4015082422509
9007912096276
9007912096283
RO
8536201090
Leitungsschutzschalter, PLSM, 1-polig + N, Auslösecharakteristik: B, Bemessungsstrom Ein: 20 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 10 kA, Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen
Anmerkungen zur LIMMERT-KI

Der Eaton PLSM-B20/1N-MW Leitungsschutzschalter ist ein hochqualitativer Miniatur-Leitungsschutzschalter (MCB) mit einer Nennstromstärke von 20 A und einer Nennspannung von bis zu 400 V. Mit einer Trenncharakteristik B ist er ideal für den Einsatz in Wohn- und Gewerbeanwendungen geeignet. Der Schalter ist in einem kompakten Design mit einer Breite von 26,3 mm und einer Höhe von 75 mm konzipiert, was ihn perfekt für die Installation in Schaltkästen macht. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Mit einem Nennstoßfestigkeit von 4 kV und einem Nennkurzschlussstrom von 10 kA bietet er zuverlässigen Schutz gegen Überlastungen und Kurzschlüsse. Der PLSM-B20/1N-MW ist zudem mit einer Vielzahl von Anschlussquerschnitten kompatibel, was ihn zu einer flexiblen Lösung für verschiedene Anwendungen macht.

Produktinfos

Produktname: Eaton Moeller xPole - PLS6/M MCB
Bemessungsstrom: 20 A
Polzahl: 1P+N
Trenncharakteristik: B
Nennspannung: 400 V
Betriebsfrequenz: 50-60 Hz
Bauhöhe: 75 mm
Baubreite: 26,3 mm
Bautiefe: 80 mm
Schutzart (IP): IP20
Anzahl der Teilungseinheiten: 1,5 TE
Nennstoßfestigkeit (Uimp): 4 kV
Nennkurzschlussstrom (IEC/EN 60898): 10 kA
Umgebungstemperatur - min: -25 °C
Umgebungstemperatur - max: 75 °C
Anschlussquerschnitt (einadrig) - min: 1 mm²
Anschlussquerschnitt (einadrig) - max: 25 mm²
Anschlussquerschnitt (mehradrig) - min: 1 mm²
Anschlussquerschnitt (mehradrig) - max: 25 mm²
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70.5 mm
Anzahl der abgesicherten Pole: 4
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0|60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|75
Unterputzmontage: Nein
