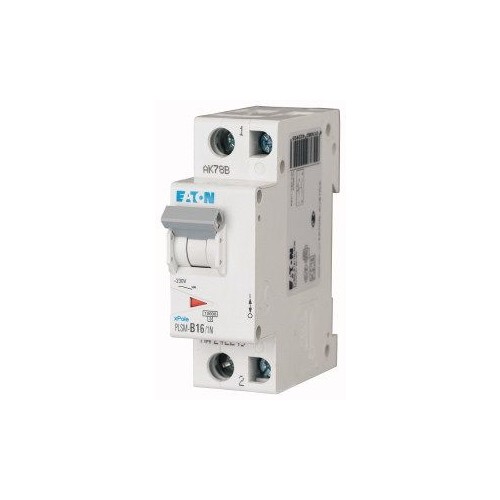

242249 EATON PLSM-B16/1N-MW LEITUNGSSCH. SCHALTER 16A 1P+N 1,5TE 10KA

02260827
4332352
1 Stk
4015082422493
9007912096252
9007912096269
RO
8536201090
Leitungsschutzschalter, PLSM, 1-polig + N, Auslösecharakteristik: B, Bemessungsstrom Ein: 16 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 10 kA, Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen
Anmerkungen zur LIMMERT-KI

Der Eaton PLSM-B16/1N-MW Leitungsschutzschalter ist ein hochwertiger Miniatur-Schutzschalter mit einer Nennstromstärke von 16 A und einer Auslösecharakteristik der Klasse B. Er ist für den Einsatz in Wohn- und Gewerbeanwendungen konzipiert und bietet einen zuverlässigen Schutz gegen Überlast und Kurzschluss. Mit einer Breite von 1,5 TE und einer maximalen Bemessungsspannung von 230 V ist dieser Schalter ideal für die Installation in modernen Schaltanlagen. Der PLSM-B16/1N-MW ist für den Anschluss von einadrigen und mehradrigen Leitungen mit Querschnitten von 1 bis 25 mm² geeignet und erfüllt die Schutzart IP20. Mit einem Schaltvermögen von 10 kA bei 230 V ist er bestens gerüstet, um die Sicherheit Ihrer elektrischen Installationen zu gewährleisten. Die Betriebstemperatur reicht von -25 °C bis 75 °C, was ihn für verschiedene Umgebungen geeignet macht.

Produktinfos

Nennstrom: 16 A
Anzahl der Pole: 1P+N (2 insgesamt)
Auslösecharakteristik: B
Bemessungsspannung: 230 V
Frequenz: 50-60 Hz
Breite in Teilungseinheiten: 1,5 TE
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur - min: -25 °C
Betriebstemperatur - max: 75 °C
Anschlussquerschnitt (einadrig) - min: 1 mm²
Anschlussquerschnitt (einadrig) - max: 25 mm²
Anschlussquerschnitt (mehradrig) - min: 1 mm²
Anschlussquerschnitt (mehradrig) - max: 25 mm²
Schaltvermögen (IEC/EN 60898) bei 230 V: 10 kA
Schaltvermögen (IEC/EN 60898) bei 400 V: 10 kA
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1.5
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70.5 mm
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0|60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|75
Unterputzmontage: Nein
