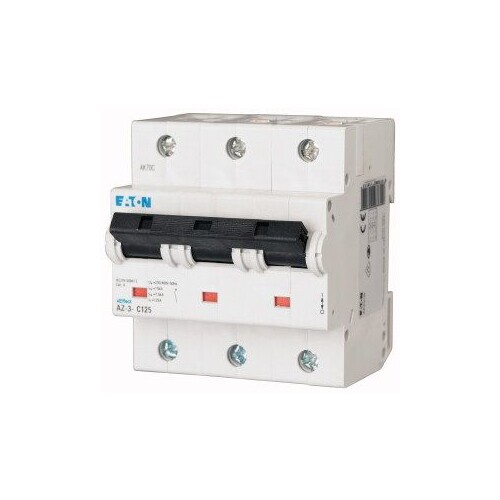

211811 Eaton AZ-3-C125 Hochleistungsautom. 3-p, C-Char. 125A

21420470
2276662
1 Stk
4015082118112
9008790880544
9008790884306
RS
8536209090
Leitungsschutzschalter (MCB) AZ, 3-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 125 A, Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Anmerkungen zur LIMMERT-KI

Der Eaton AZ-3-C125 Hochleistungsautomatikschalter ist ein kompakter und leistungsstarker Miniatur-Leistungsschalter mit einer Nennstromstärke von 125 A und einer C-Auslösecharakteristik. Mit drei Polen eignet er sich ideal für industrielle und kommerzielle Anwendungen. Der Schalter hat eine Nennspannung von 400 V AC und ist für Frequenzen von 50 bis 60 Hz ausgelegt. Die kompakten Abmessungen von 90 mm in der Tiefe, 75 mm in der Höhe und 81 mm in der Breite ermöglichen eine einfache Installation in Schaltschränken. Mit einem Gewicht von nur 0,658 kg ist er leicht zu handhaben. Der AZ-3-C125 erfüllt die Schutzart IP20 und ist für Betriebstemperaturen von -25 °C bis 55 °C geeignet. Dieser Schalter ist RoHS-konform und erfüllt die Normen IEC 61373 und IEC/EN 60947-2.

Produktinfos

Produktname: Eaton Moeller series xEffect - AZ MCB
Artikelnummer: AZ-3-C125
Anzahl der Pole: 3
Auslösecharakteristik: C
Bemessungsstrom: 125 A
Bemessungsspannung: 400 V AC
Frequenz: 50-60 Hz
Breite in Teilungseinheiten: 4.5
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Produktlänge: 90 mm
Produkthöhe: 75 mm
Produktbreite: 81 mm
Produktgewicht: 0.658 kg
Betriebstemperatur - min: -25 °C
Betriebstemperatur - max: 55 °C
Anschlussquerschnitt (solid-core) - min: 2.5 mm²
Anschlussquerschnitt (solid-core) - max: 50 mm²
Anschlussquerschnitt (multi-wired) - min: 2.5 mm²
Anschlussquerschnitt (multi-wired) - max: 50 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 125 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4.5
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 75 mm
Anzahl der abgesicherten Pole: 3
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 2.5|50
Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5|50
Umgebungstemperatur während des Betriebs: -25|55
Unterputzmontage: Nein
