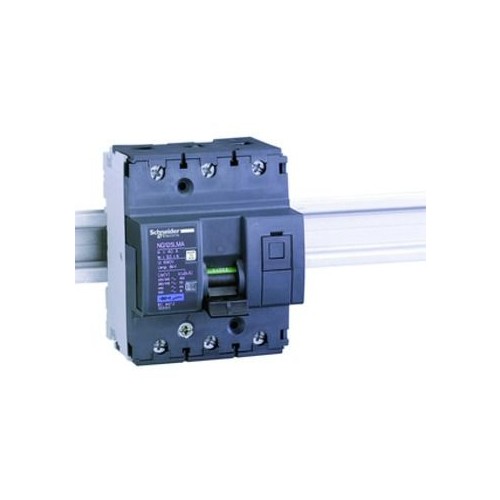

18881 Schneider E. NG125LMA 3P 10A MA 50KA

26096995
5293447
1 Stk
3303430188810
43303430188818
FR
8536201090
Leistungsschalter Acti 9 NG125LMA, 50kA (IEC/EN 60947-2). 2-polig, Nennstrom 10A, MA-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125LMA Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2.
Anmerkungen zur LIMMERT-KI

Der Acti9 NG125LMA Miniatur-Leistungsschalter von Schneider Electric ist ein zuverlässiges Schutzgerät für Motoranwendungen mit einer Nennstromstärke von 10 A und einer hohen Schaltkapazität von bis zu 100 kA. Mit einer kompakten Bauform von 81 mm x 81 mm x 103 mm und einer IP20-Schutzart ist er ideal für den Einsatz in industriellen Umgebungen. Der Schalter ist für AC-Netze geeignet und arbeitet mit einer Nennbetriebsspannung von 380 bis 415 V. Die magnetische Auslöseeinheit und die MA-Charakteristik gewährleisten eine präzise und schnelle Reaktion auf Überlast- und Kurzschlussbedingungen. Mit einer Temperaturbeständigkeit von -30 bis 70 °C und der Möglichkeit zur Padlocksicherung bietet dieser Schalter sowohl Sicherheit als auch Flexibilität in der Anwendung.

Produktinfos

Produktreihe: NG125
Produktname: Acti9 NG125LMA
Gerätetyp: Miniatur-Leistungsschalter
Anzahl der Pole: 3P
Nennstrom: 10 A
Netztyp: AC
Auslöseeinheit-Technologie: Magnetisch
Auslösecharakteristik: MA
Schaltvermögen: 100 kA Icu bei 220...240 V AC
Schaltvermögen: 40 kA Icu bei 440 V AC
Schaltvermögen: 50 kA Icu bei 380...415 V AC
Schaltvermögen: 15 kA Icu bei 500 V AC
Betriebsfrequenz: 50/60 Hz
Nennbetriebsspannung: 380...415 V AC
Nennisolationsspannung: 690 V AC
Nennstoßfestigkeitsspannung: 8 kV
Höhe: 103 mm
Breite: 81 mm
Tiefe: 81 mm
Schutzart (IP): IP20
IK-Schutzgrad: IK05
Betriebstemperatur: -30...70 °C
Lagertemperatur: -40...70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: MA
Bemessungsstrom: 10 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4.5|60
Spannungsart: EV000509|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 47|60 mm
Anzahl der abgesicherten Pole: 3|35
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 3 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 47 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 100|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 50 kA
Bemessungsisolationsspannung Ui: 690|50
Explosionsgeschützt: 0|70
Verlustleistung: 0.2
Anschließbarer Leiterquerschnitt eindrähtig: 1.5|50
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|35
Umgebungstemperatur während des Betriebs: -30|70
Unterputzmontage: Nein
