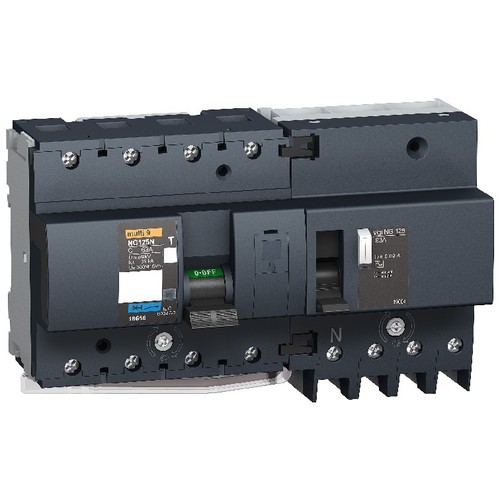

18656 Schneider E.lect.Leistungsschalter NG125N 4P 63A C 25A

20636287
5293345
1 Stk
3303430186564
43303430186562
73303430186563
FR
8536201090
Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig+N, Nennstrom 100A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschalter NG125N 18656 ist ein hochqualitativer 4-poliger Leistungsschalter mit einem Bemessungsstrom von 63A und einer Bemessungsspannung von 400V. Er bietet einen Bemessungsgrenzkurzschlussausschaltstrom von 25kA und einen Einstellbereich des unverzögerten Kurzschlussauslösers von bis zu 504A. Dieser Leistungsschalter ist für die Montage auf Hutschienen geeignet und verfügt über eine robuste Bauweise mit Schraubanschlüssen. Der Kipphebel als Betätigungselement ermöglicht eine einfache Bedienung. Mit einer Schutzart von IP20 ist der NG125N für den Einsatz in geschützten Umgebungen konzipiert. Er ist ideal für den Kurzschluss-, Leitungs- und Geräteschutz in industriellen Anwendungen und erfüllt die Norm IEC/EN 60947-2. Zusätzliche Hilfsmodule können optional hinzugefügt werden, um die Funktionalität zu erweitern.

Produktinfos

Bemessungsdauerstrom: 63 A
Bemessungsspannung: 400 V
Bemessungsgrenzkurzschlussausschaltstrom Icu: 25 kA
Einstellbereich des unverzögerten Kurzschlussauslösers: 504 A
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: Festeinbautechnik
Geeignet für Hutschienenmontage: Ja
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Polzahl: 4
Position des Anschlusses für Hauptstromkreis: Vorne
Ausführung des Betätigungselements: Kipphebel
Schutzart (IP): IP20
Mitschaltender Neutralleiter: Ja
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 6/60
Zusatzeinrichtungen möglich: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 63 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 6|60
Spannungsart: EV000509|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 47|60 mm
Anzahl der abgesicherten Pole: 4|35
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 4 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 47 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
Bemessungsisolationsspannung Ui: 690|50
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 1.5|50
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|35
Umgebungstemperatur während des Betriebs: -30|70
Unterputzmontage: Nein
