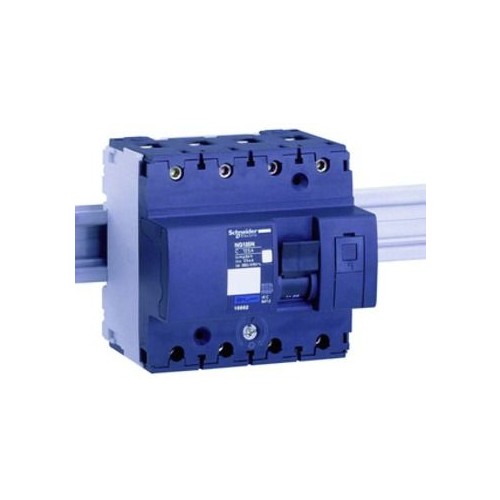

18654 Schneider E. NG125N 4P 40A C 25KA

26097002
5293343
1 Stk
3303430186540
43303430186548
FR
8536201090
Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig, Nennstrom 125A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 NG125N ist ein hochqualitativer Miniatur-Leistungsschalter, der für die zuverlässige Stromverteilung in verschiedenen Anwendungen konzipiert wurde. Mit einer Nennstromstärke von 40 A und einer Schaltvermögen von 25 kA bietet dieser 4-polige Schalter eine robuste Lösung für den Schutz von Stromkreisen gegen Kurzschluss- und Überlastströme. Die thermomagnetische Auslöseeinheit und die C-Kurve gewährleisten eine präzise Reaktion auf Überlastbedingungen. Der Schalter ist für den Betrieb bei Spannungen von 380 bis 415 V AC ausgelegt und erfüllt die Anforderungen der Norm IEC/EN 60947-2. Mit einem kompakten Design von 108 mm Breite, 103 mm Höhe und 81 mm Tiefe ist der NG125N ideal für die Montage auf einer 35 mm DIN-Schiene. Die IP20-Schutzart macht ihn geeignet für den Einsatz in geschützten Umgebungen. Vertrauen Sie auf Schneider Electric für Qualität und Zuverlässigkeit in der Stromverteilung.

Produktinfos

Produktbereich: NG125
Produktname: Acti9 NG125
Gerätetyp: Miniatur-Leistungsschalter
Polzahl: 4P
Nennstrom: 40 A
Netztyp: AC/DC
Auslöseeinheit: Thermomagnetisch
Kurvencode: C
Schaltvermögen: 25 kA bei 380...415 V AC
Betriebsfrequenz: 50/60 Hz
Bemessungsbetriebsspannung: 380...415 V AC
Isolationsspannung: 690 V AC
Impulsfestigkeit: 8 kV
IP-Schutzart: IP20
Höhe: 103 mm
Breite: 108 mm
Tiefe: 81 mm
Gewicht: 0.96 kg
Betriebstemperatur: -30...70 °C
Lagertemperatur: -40...70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 40 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 6|60
Spannungsart: EV000509|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 47|60 mm
Anzahl der abgesicherten Pole: 4|35
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 4 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 47 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
Bemessungsisolationsspannung Ui: 690|50
Explosionsgeschützt: 0|70
Verlustleistung: 3.8
Anschließbarer Leiterquerschnitt eindrähtig: 1.5|50
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|35
Umgebungstemperatur während des Betriebs: -30|70
Unterputzmontage: Nein
