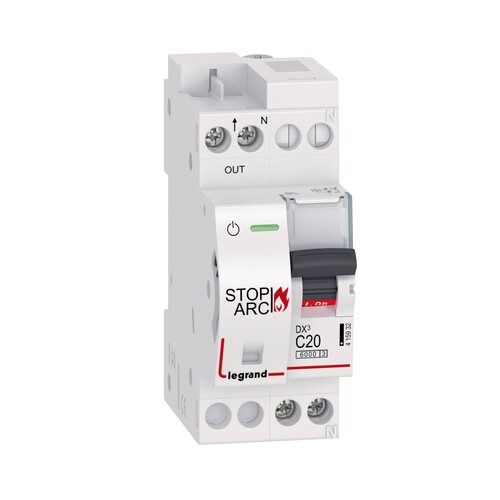

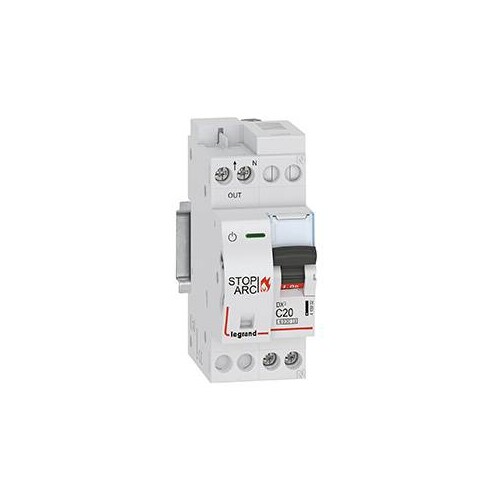

415932 Legrand DX3 AFDD LS C20 1P+NR 6KA

26003314
1991246
1 Stk
3414971169449
3414971268494
3414971717220
FR
85362010
Legrand Brandschutzschalter DX3 STOP ARC. Nach EN 62606, VDE 0665-10,EN 60898-1, VDE 0641-11. AFDD mit LS-Schalter, 1-polig mit mitschaltendem Neutralleiter, LS-Schutzschalterteil: C-Charakteristik, Bemessungsstrom In 20 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel , mit Beschriftungsfenster, Neutralleiteranschluss rechts, verschienbar mit Legrand Stiftkammschienen. Anbau von Hilfsgeräten möglich. Der Brandschutzschalter DX3 STOP ARC ist eine Gerätekombination aus Fehlerlichtbogen ¿ Schutzeinrichtung AFDD und Leitungsschutzschalter. Der einpolig geschützte und zweipolig geschaltete AFDD mit Leitungsschutzschalter bietet eine sichere allpolige Abschaltung bei folgenden Fehlerbildern: Überlast, Kurzschluss, parallele und serielle Fehlerlichtbögen. Mit LED Zustandsanzeige für das Erkennen des Betriebsstatus, Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung. Die Selbstüberwachung der AFDD-Einheit erfolgt über einen internen täglichen Selbsttest. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben oder Bohrungen, gequetschte Kabel oder Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen.
Anmerkungen zur LIMMERT-KI

Der Legrand DX3 AFDD LS C20 ist ein hochmoderner Brandschutzschalter, der speziell für den Schutz von elektrischen Installationen konzipiert wurde. Mit einem Nennstrom von 20 A und einer Nennspannung von 230 V bietet dieser einpolige Schalter mit neutralem Leiter eine hohe Brechenkapazität von 6000 A gemäß IEC 60898-1. Die Energiebegrenzungsklasse 3 sorgt für eine zuverlässige Leistung bei Kurzschluss- und Überlastbedingungen. Der Schalter ist einfach auf einer DIN-Schiene zu montieren und ermöglicht den Anschluss von 16 mm² massiven oder 10 mm² litzen Drähten. Mit einer Schutzart von IP20 ist das Gerät gegen das Eindringen von festen Körpern größer als 12,5 mm geschützt. Der DX3 AFDD ist ideal für den Einsatz in Wohnräumen, insbesondere in Bereichen mit erhöhtem Brandrisiko, und bietet eine tägliche Selbstüberprüfung zur Gewährleistung der Funktionsfähigkeit.

Produktinfos

Nennstrom: 20 A
Nennspannung: 230 V
Brechenkapazität: 6000 A
Energiebegrenzungsklasse: 3
Polzahl: 1P + N
Schutzart (IP): IP20
Befestigung: DIN-Schiene
Anschlussleitungen: 16 mm² (massiv), 10 mm² (litzen)
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Polzahl: 2
Bemessungsstrom: 20 A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2|
Schutzart (IP): IP20
Mitschaltender Neutralleiter: Ja
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 3 kA
Spannungsart: AC
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Baugröße (nach DIN 43880): 2
Einbautiefe: C mm
Bemessungsschaltstrom Zusatzeinrichtung: 6 A
Bemessungsspannung Zusatzeinrichtung: 3 V
