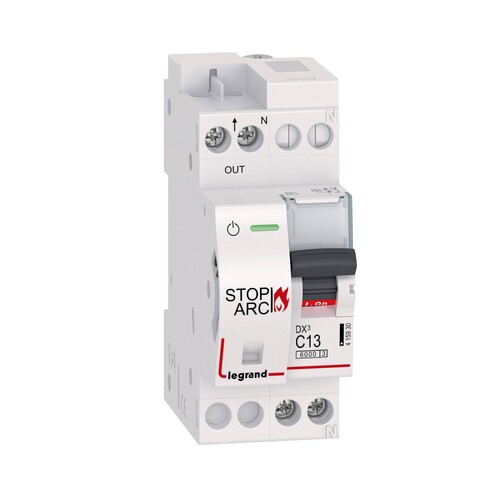

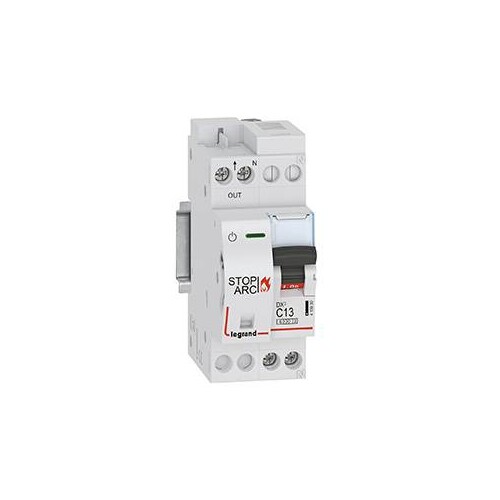

415930 Legrand DX3 AFDD LS C13 1P+NR 6KA

26003300
1991244
1 Stk
3414971169401
3414971268470
FR
85362010
Legrand Brandschutzschalter DX3 STOP ARC. Nach EN 62606, VDE 0665-10,EN 60898-1, VDE 0641-11. AFDD mit LS-Schalter, 1-polig mit mitschaltendem Neutralleiter, LS-Schutzschalterteil: C-Charakteristik, Bemessungsstrom In 13 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel , mit Beschriftungsfenster, Neutralleiteranschluss rechts, verschienbar mit Legrand Stiftkammschienen. Anbau von Hilfsgeräten möglich. Der Brandschutzschalter DX3 STOP ARC ist eine Gerätekombination aus Fehlerlichtbogen ¿ Schutzeinrichtung AFDD und Leitungsschutzschalter. Der einpolig geschützte und zweipolig geschaltete AFDD mit Leitungsschutzschalter bietet eine sichere allpolige Abschaltung bei folgenden Fehlerbildern: Überlast, Kurzschluss, parallele und serielle Fehlerlichtbögen. Mit LED Zustandsanzeige für das Erkennen des Betriebsstatus, Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung. Die Selbstüberwachung der AFDD-Einheit erfolgt über einen internen täglichen Selbsttest. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben oder Bohrungen, gequetschte Kabel oder Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen.
Anmerkungen zur LIMMERT-KI

Der Legrand DX3 AFDD Brandschutzschalter ist eine innovative Lösung zum Schutz gegen Fehlerlichtbögen in elektrischen Installationen. Mit einer Bemessungsstromstärke von 13 A und einer Bemessungsspannung von 230 V bietet dieser einpolige Schalter eine hohe Sicherheit bei der Nutzung. Er erfüllt die Normen EN 62606, VDE 0665-10 und EN 60898-1 und ist für die Montage auf Hutprofilschienen nach EN 60715 geeignet. Der Brandschutzschalter verfügt über eine LED-Zustandsanzeige, die den Betriebsstatus anzeigt, sowie eine Schaltstellungsanzeige in rot/grün. Mit einer Energiebegrenzungsklasse von 3 und einem Bemessungsschaltvermögen von 6 kA gewährleistet er eine zuverlässige Abschaltung bei Überlast, Kurzschluss und anderen Fehlern. Der mitschaltende Neutralleiter und die Möglichkeit zur Anbringung von Hilfsgeräten machen ihn zu einer flexiblen Wahl für moderne elektrische Systeme.

Produktinfos

Typ: Brandschutzschalter mit LS-Schalter
Polzahl: 1P+NR
Bemessungsstrom: 13 A
Bemessungsspannung: 230 V
Bemessungsschaltvermögen: 6 kA
Bemessungsfrequenz: 50 Hz
Energiebegrenzungsklasse: 3
Schutzart (IP): IP20
Breite in Teilungseinheiten: 2 TE
Mitschaltender Neutralleiter: Ja
Preisanzeige nur nach Anmeldung
B

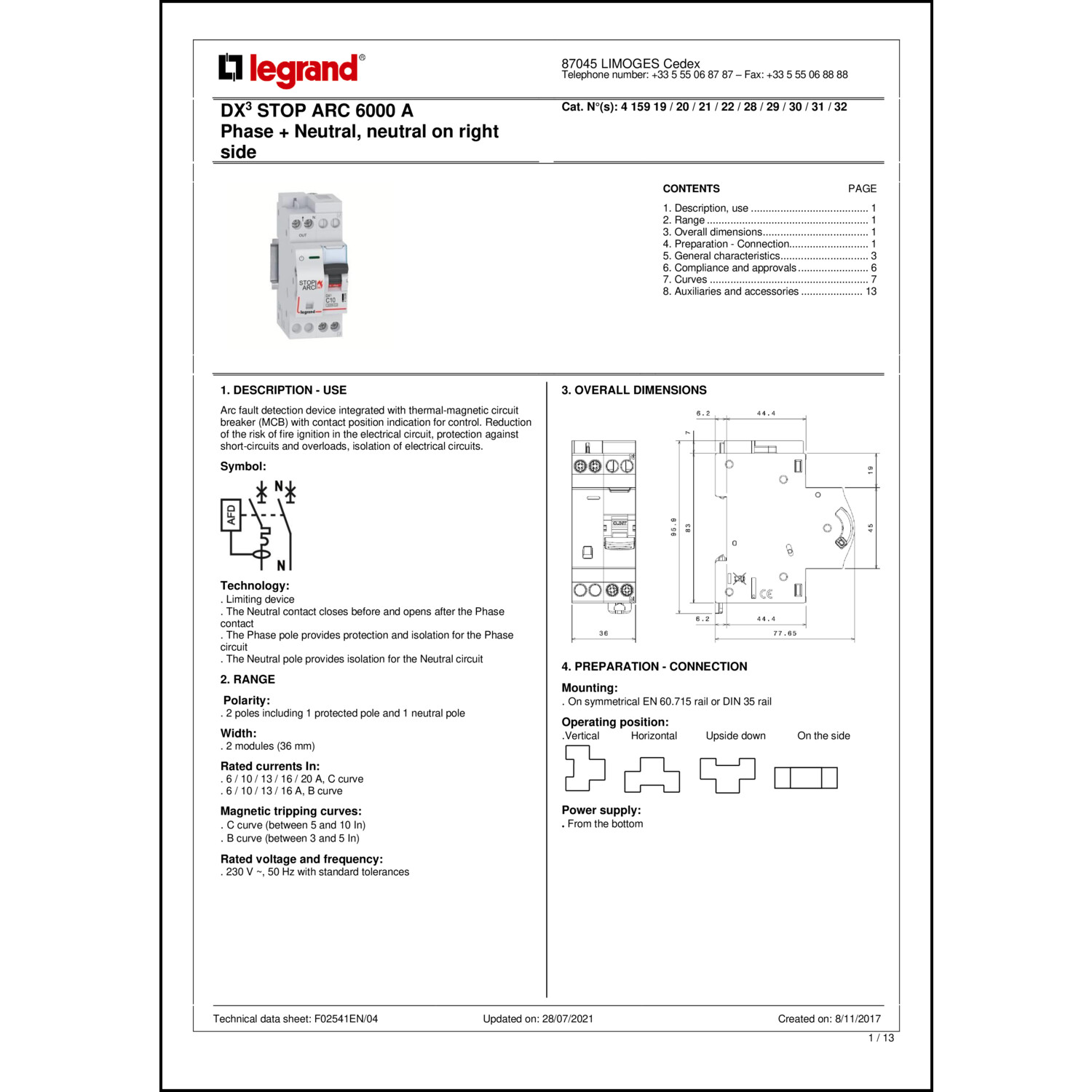

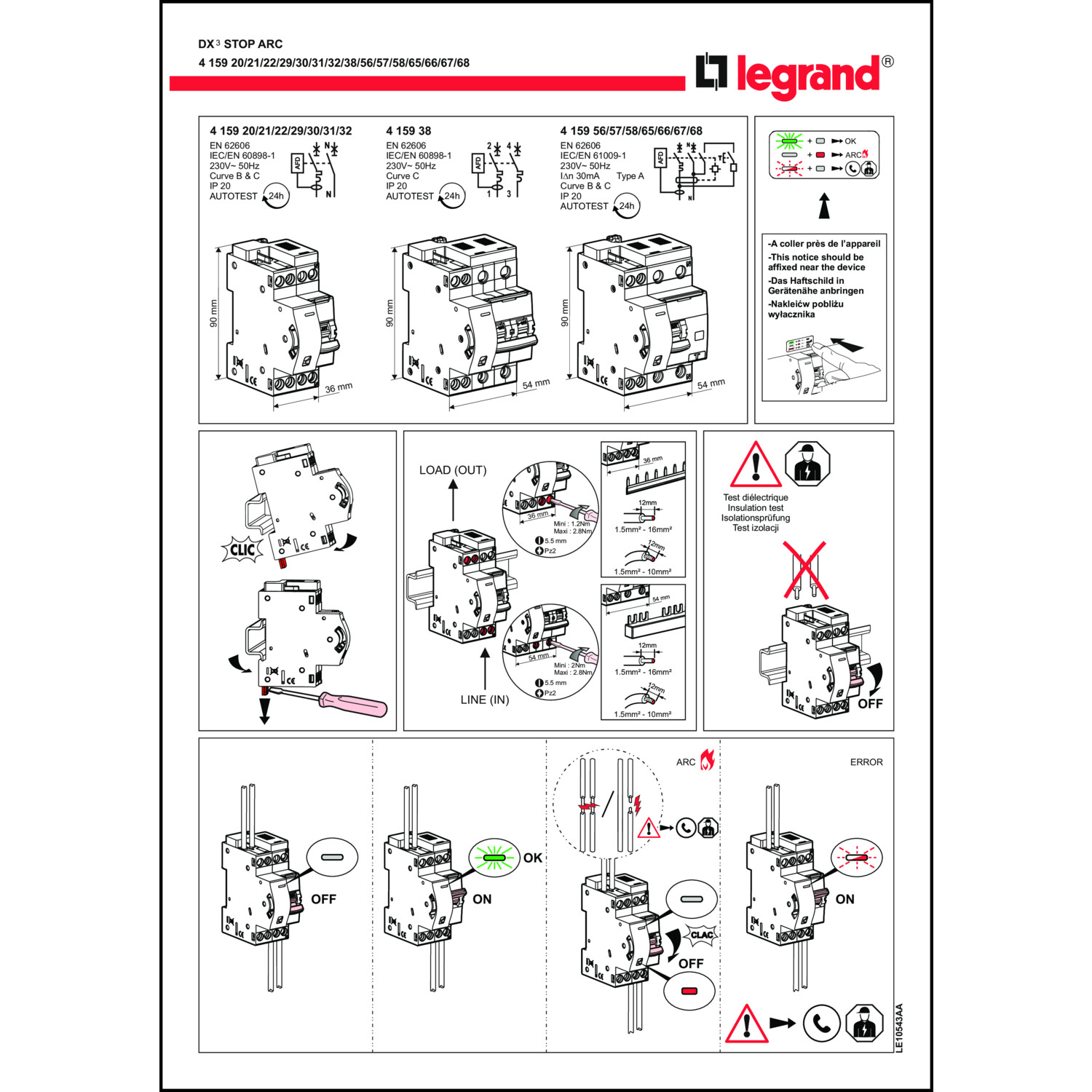

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Polzahl: 2
Bemessungsstrom: 13 A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2|
Schutzart (IP): IP20
Mitschaltender Neutralleiter: Ja
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 3 kA
Spannungsart: AC
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Baugröße (nach DIN 43880): 2
Einbautiefe: C mm
Bemessungsschaltstrom Zusatzeinrichtung: 6 A
Bemessungsspannung Zusatzeinrichtung: 3 V
