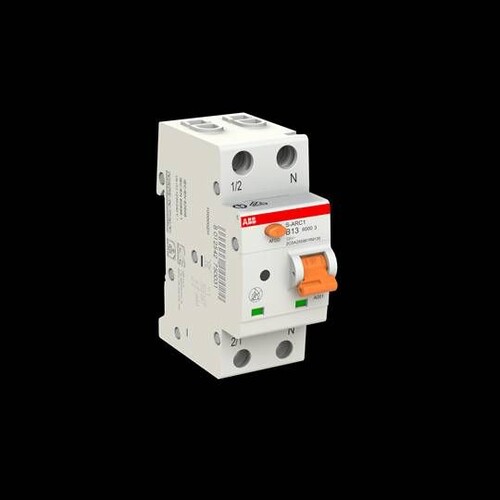

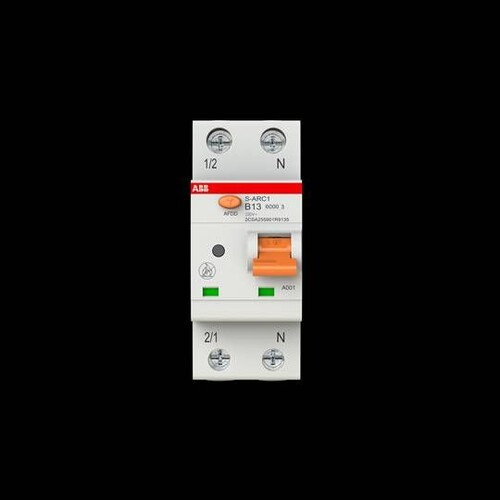

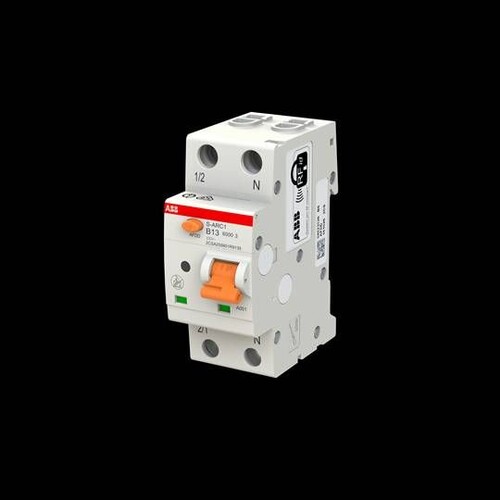

2CSA255901R9135 ABB 2CSA255901R9135 BS/LS S ARC1 B13, 6kA, 1P+N, 2TE

27070926
8693686
1 Stk
8012542750031
IT
85362010
ABB
S-ARC1-B13
beantwortete(n) Fragen weitere Varianten
Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420. , Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In ¿ 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich. Zubehör des System pro M compact® anbaubar., Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn=6kA. AFDD+MCB S-ARC1 ist 1polig geschützt (LS), 2polig schaltend.
Anmerkungen zur LIMMERT-KI

Die ABB S-ARC1 Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) bietet umfassenden Schutz gegen elektrische Fehler und Überstrom. Dieses Modell ist für eine Bemessungsstromstärke von 13 A bei einer Spannung von 230 V ausgelegt und hat ein Bemessungsschaltvermögen von 6 kA. Mit einer Breite von 2 Teilungseinheiten (TE) ist es kompakt und eignet sich für die Installation in Standardverteilungen. Die Schutzart IP2X gewährleistet Sicherheit in der Anwendung, während der mitgeschaltete Neutralleiter zusätzliche Flexibilität bietet. Die S-ARC1 ist ideal für den Einsatz in Wohn- und Gewerbegebäuden, insbesondere in Bereichen mit erhöhtem Brandrisiko, und erfüllt die Anforderungen nach IEC/EN 62606 und IEC/EN 60898-1.

Produktinfos

Anzahl Pole: 2
Bemessungsstrom: 13 A
Bemessungsspannung: 230 V
Bemessungsschaltvermögen: 6 kA
Breite in Teilungseinheiten: 2 TE
Schutzart (IP): IP2X
Mitschaltender Neutralleiter: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Polzahl: 2
Bemessungsstrom: 13 A
Bemessungsspannung: 230 V
Zusatzeinrichtungen werkseitig angebaut: Brandschutzschalter
Breite in Teilungseinheiten: 2
Schutzart (IP): IP2X
Mitschaltender Neutralleiter: Ja
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Spannungsart: AC
Energiebegrenzungsklasse: 4
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Baugröße (nach DIN 43880): 2
Einbautiefe: 69 mm
Bemessungsschaltstrom Zusatzeinrichtung: 13 A
Bemessungsspannung Zusatzeinrichtung: 230 V
Steuerspannungsart Zusatzeinrichtung: AC
