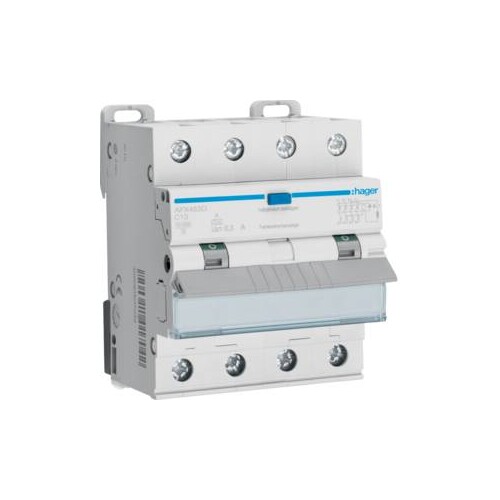

AFX463D Hager FI LS 4P 10kA C 13A 300mA Typ A

32053505
2799129
1 Stk
3250611017196
PL
85362010
AFX463D
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 4P 10kA C-13A 300mA Typ A. Fehlerstrom-Leitungsschutzschalter nach nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der AFX463D von Hager ist ein hochleistungsfähiger Fehlerstrom-Leitungsschutzschalter mit 4 Polen, der für den Einsatz in 400 V Drehstromkreisen konzipiert ist. Mit einem Nennstrom von 13 A und einem Bemessungsfehlerstrom von 300 mA bietet er zuverlässigen Schutz gegen Fehlerströme. Sein Ausschaltvermögen von 10 kA gewährleistet eine hohe Sicherheit im Falle eines Kurzschlusses. Die Schutzart IP20 und die breite Betriebstemperatur von -25 bis 40 °C machen ihn ideal für verschiedene Anwendungen. Mit einer kompakten Baugröße von 84 mm Höhe, 71 mm Breite und 70 mm Tiefe ist er einfach zu installieren und eignet sich hervorragend für modulare Geräte. Der Schalter ist nach IEC60898-1 zertifiziert und bietet eine hohe Isolation und Stoßspannungsfestigkeit.

Produktinfos

Nennstrom: 13 A
Bemessungsfehlerstrom Idn: 300 mA
Ausschaltvermögen Icn bei 400 V AC: 10 kA
Nennstrom bei -25°C: 15,50 A
Nennstrom bei -20°C: 15,30 A
Nennstrom bei -15°C: 15,10 A
Nennstrom bei -10°C: 14,90 A
Nennstrom bei -5°C: 14,70 A
Nennstrom bei 0°C: 14,40 A
Nennstrom bei 5°C: 14,20 A
Nennstrom bei 10°C: 14 A
Nennstrom bei 15°C: 13,70 A
Nennstrom bei 20°C: 13,50 A
Nennstrom bei 25°C: 13,30 A
Nennstrom bei 30°C: 13 A
Nennstrom bei 35°C: 12,70 A
Nennstrom bei 40°C: 12,50 A
Nennstrom bei 45°C: 12,20 A
Nennstrom bei 50°C: 11,90 A
Nennstrom bei 55°C: 11,60 A
Nennstrom bei 60°C: 11,30 A
Ausschaltvermögen Betriebs-Kurzschlussstrom Ics AC: 10 kA
Auslösecharakteristik: C
Polzahl: 4P
Anzahl Module: 4
Typ des Fehlerstromschutzes: A
Schutzart (IP): IP20
Isolationsfestigkeit: 2 kV
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei massivem Leiter: 1 - 25 mm²
Betriebstemperatur: -25 bis 40 °C
Höhe: 84 mm
Breite: 71 mm
Tiefe: 70 mm
Gesamtverlustleistung unter Nennstrom: 10,10 W
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0.3 A
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 4
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|40
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 10
