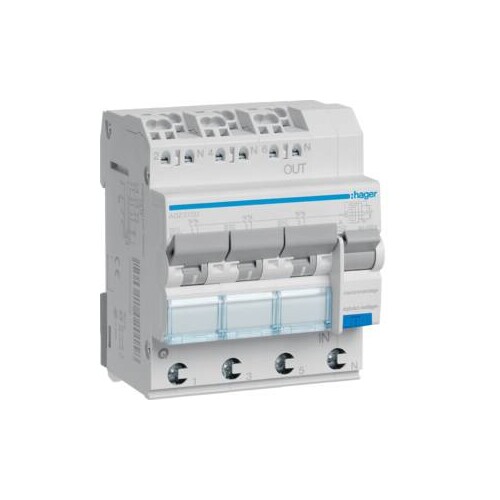

ADZ310D Hager FI LS 3X 1P+N 6kA B 10A 30mA Typ A QC

23467199
2799113
1 Stk
3250611020134
PL
85362010
ADZ310D
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 3X 1P+N 6kA B-10A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 3 x 1-poligem Leitungsschutzschalter für 230 V Wechselstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang bis 16 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der Hager ADZ310D Fehlerstrom-Leitungsschutzschalter ist eine zuverlässige Lösung für den Schutz von elektrischen Anlagen. Mit einer Nennspannung von 230 V und einer Nennstromstärke von 10 A bietet dieser Schalter eine hohe Sicherheit durch eine Ausschaltvermögen von bis zu 6 kA. Der Schalter ist für den Einsatz in 3-poligen Wechselstromkreisen konzipiert und verfügt über eine Auslösecharakteristik vom Typ B. Die QuickConnect-Anschlüsse ermöglichen eine einfache Installation und Wartung. Dank seiner robusten Bauweise und einer Betriebstemperatur von -25 bis 70 °C ist er für verschiedene Umgebungen geeignet. Mit einer hohen Isolationsfestigkeit von 2 kV und einer Stoßspannungsfestigkeit von 4000 V gewährleistet dieser Schalter eine lange Lebensdauer und zuverlässige Leistung in anspruchsvollen Anwendungen.

Produktinfos

Polart: 3x 1P+N
Auslösecharakteristik: B
Bemessungsbetriebsspannung: 230 V
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Isolationsfestigkeit: 2 kV
Stoßspannungsfestigkeit: 4000 V
Frequenz: 50 Hz
Nennstrom: 10 A
Ausschaltvermögen: 6 kA
Nennstrom bei 25°C: 10 A
Nennstrom bei 70°C: 8 A
Typ des Fehlerstromschutzes: A
Gesamtverlustleistung: 7,70 W
Gerätelebensdauer elektrisch: 2000 Schaltspiele
Gerätelebensdauer mechanisch: 2000 Schaltspiele
Anschlussquerschnitt flexibel: 1 - 4 mm²
Anschlussquerschnitt massiv: 1 - 4 mm²
Betriebstemperatur: -25 bis 70 °C
Lager-/Transporttemperatur: -25 bis 80 °C
Anzahl Module: 4
Höhe: 86 mm
Breite: 71 mm
Tiefe: 70 mm
Anschluss-/Steckertyp: QuickConnect
Schutzart (IP): IP2X
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
20732691
Preisanzeige nur nach Anmeldung
20732250
Preisanzeige nur nach Anmeldung
20732614
Preisanzeige nur nach Anmeldung
20732635
Preisanzeige nur nach Anmeldung
20732243
Preisanzeige nur nach Anmeldung
20732628
Preisanzeige nur nach Anmeldung
23467199
Preisanzeige nur nach Anmeldung
02253323
Preisanzeige nur nach Anmeldung
23467227
Preisanzeige nur nach Anmeldung
23467220
Preisanzeige nur nach Anmeldung
20732670
Preisanzeige nur nach Anmeldung
20732684
Preisanzeige nur nach Anmeldung
20732656
Preisanzeige nur nach Anmeldung
20732677
Preisanzeige nur nach Anmeldung
20732621
Preisanzeige nur nach Anmeldung
20732649
Preisanzeige nur nach Anmeldung
23467213
Preisanzeige nur nach Anmeldung
02253316
Preisanzeige nur nach Anmeldung
23390318
Preisanzeige nur nach Anmeldung
20732663
Preisanzeige nur nach Anmeldung
20732642
Preisanzeige nur nach Anmeldung
23467206
Preisanzeige nur nach Anmeldung
  • «
  • 1
  • »

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: B
Bemessungsstrom: 10 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 3
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
