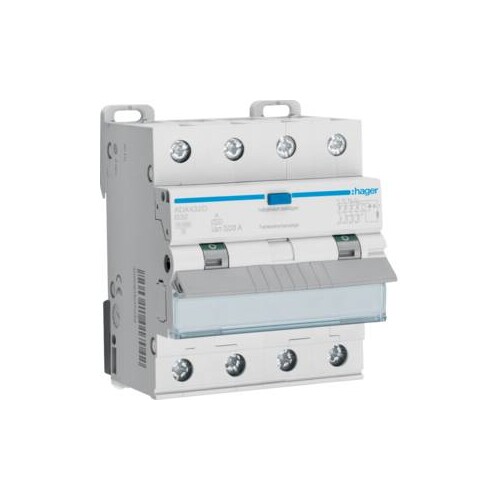

ADX432D Hager FI/LS 4-polig B-32A 30mA Typ A 10kA

31880535
2799103
1 Stk
3250611016991
PL
85362010
ADX432D
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-32A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der Hager FI/LS Fehlerstrom-Leitungsschutzschalter ADX432D ist ein hochqualitativer 4-poliger Schalter mit einer Nennstromstärke von 32 A und einem Bemessungsfehlerstrom von 30 mA. Mit einem Ausschaltvermögen von 10 kA bei 400 V AC bietet er zuverlässigen Schutz in elektrischen Installationen. Der Schalter ist für Temperaturen von -25 °C bis 40 °C geeignet und verfügt über eine Schutzart IP2X, die ihn vor Berührungen mit festen Fremdkörpern schützt. Die kompakte Bauweise mit Abmessungen von 84 mm Höhe, 71 mm Breite und 70 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Der ADX432D ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen, wo Sicherheit und Zuverlässigkeit oberste Priorität haben.

Produktinfos

Nennstrom: 32 A
Bemessungsfehlerstrom Idn: 30 mA
Ausschaltvermögen Icn bei 400 V AC: 10 kA
Nennstrom bei -25°C: 39,90 A
Nennstrom bei -20°C: 39,30 A
Nennstrom bei -15°C: 38,60 A
Nennstrom bei -10°C: 37,90 A
Nennstrom bei -5°C: 37,20 A
Nennstrom bei 0°C: 36,50 A
Nennstrom bei 5°C: 35,80 A
Nennstrom bei 10°C: 35,10 A
Nennstrom bei 15°C: 34,30 A
Nennstrom bei 20°C: 33,60 A
Nennstrom bei 25°C: 32,80 A
Nennstrom bei 30°C: 32 A
Nennstrom bei 35°C: 31,20 A
Nennstrom bei 40°C: 30,30 A
Nennstrom bei 45°C: 29,40 A
Nennstrom bei 50°C: 28,50 A
Nennstrom bei 55°C: 27,50 A
Nennstrom bei 60°C: 26,50 A
Ausschaltvermögen Betriebs kurzschlussstrom Ics AC: 10 kA
Auslösecharakteristik: B
Polart: 4P
Anzahl Module: 4
Typ des Fehlerstromschutzes: A
Schutzart (IP): IP2X
Isolationsfestigkeit: 2 kV
Stoßspannungsfestigkeit: 4000 V
Frequenz: 50 Hz
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei massivem Leiter: 1 - 25 mm²
Betriebstemperatur: -25 - 40 °C
Höhe: 84 mm
Breite: 71 mm
Tiefe: 70 mm
Gesamtverlustleistung unter Nennstrom: 14,60 W
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Auslösecharakteristik: B
Bemessungsstrom: 32 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 4
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|40
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 10
