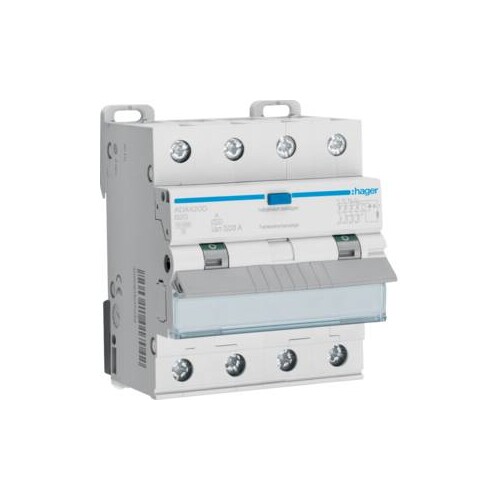

ADX420D Hager FI/LS 4-polig B-20A 30mA Typ A 10kA

29566846
2799101
1 Stk
3250611016977
PL
85362010
ADX420D
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 4P 10kA B-20A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der Hager FI/LS Fehlerstrom-Leitungsschutzschalter ADX420D ist ein hochqualitativer 4-poliger Schalter mit einer Nennstromstärke von 20 A und einem Bemessungsfehlerstrom von 30 mA. Mit einem Ausschaltvermögen von 10 kA bei 400 V AC bietet er zuverlässigen Schutz in elektrischen Installationen. Die Auslösecharakteristik B sorgt für eine schnelle Reaktion bei Überlast und Kurzschluss. Der Schalter ist für eine Betriebstemperatur von -25 bis 40 °C geeignet und hat eine kompakte Bauform mit Abmessungen von 84 mm Höhe, 71 mm Breite und 70 mm Tiefe. Mit einer Isolationsfestigkeit von 2 kV und einer Stoßspannungsfestigkeit von 4000 V erfüllt er höchste Sicherheitsstandards. Der ADX420D ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen und bietet eine einfache Montage sowie Anschlussmöglichkeiten für flexible und massive Leiter.

Produktinfos

Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Ausschaltvermögen Icn bei 400 V AC: 10 kA
Nennstrom bei -25°C: 23,80 A
Nennstrom bei -20°C: 23,50 A
Nennstrom bei -15°C: 23,20 A
Nennstrom bei -10°C: 22,90 A
Nennstrom bei -5°C: 22,50 A
Nennstrom bei 0°C: 22,20 A
Nennstrom bei 5°C: 21,80 A
Nennstrom bei 10°C: 21,50 A
Nennstrom bei 15°C: 21,10 A
Nennstrom bei 20°C: 20,80 A
Nennstrom bei 25°C: 20,40 A
Nennstrom bei 30°C: 20 A
Nennstrom bei 35°C: 19,60 A
Nennstrom bei 40°C: 19,10 A
Nennstrom bei 45°C: 18,60 A
Nennstrom bei 50°C: 18,20 A
Nennstrom bei 55°C: 17,70 A
Nennstrom bei 60°C: 17,20 A
Ausschaltvermögen Ics AC: 10 kA
Auslösecharakteristik: B
Polart: 4P
Anzahl Module: 4
Typ des Fehlerstromschutzes: A
Schutzart (IP): IP2X
Isolationsfestigkeit: 2 kV
Stoßspannungsfestigkeit: 4000 V
Frequenz: 50 Hz
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei massivem Leiter: 1 - 25 mm²
Betriebstemperatur: -25 - 40 °C
Höhe: 84 mm
Breite: 71 mm
Tiefe: 70 mm
Gesamtverlustleistung unter Nennstrom: 11,70 W
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Auslösecharakteristik: B
Bemessungsstrom: 20 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 4
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|40
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 10
