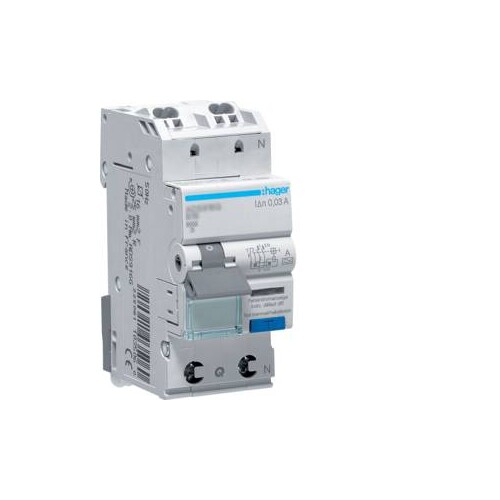

ADS916G Hager FI LS 1P+N 6kA B 16A 30mA Fehlerstrom-Leitungsschutzschalter A-G

27769364
1 Stk
3250611035060
FR
8536201090
ADS916G
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA A-G Typ QC-QB. Fehlerstrom-Leitungsschutzschalter QuickConnect nach EN 61009-1 und EN 61009-2-1, kurzzeitverzögert nach ÖVE E 8601. Berührungsschutz IP2x nach DIN VDE 0660 Teil 514. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit ÖVE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der Hager FI LS Fehlerstrom-Leitungsschutzschalter ADS916G bietet zuverlässigen Schutz mit einer Auslösercharakteristik B und einem Nennstrom von 16 A. Mit einer Bemessungsfehlerstrom von 30 mA und einer Schließ- und Abschaltvermögen von 6 kA eignet sich dieser Schalter optimal für den Einsatz in Wohn- und Gewerbeinstallationen. Die kompakte Bauweise ermöglicht eine einfache Montage auf Hut- oder G-Schienen, während die IP20 Schutzart für Sicherheit sorgt. Der Schalter ist mit einer externen Test-Taste ausgestattet, die eine halbjährliche Überprüfung des Fehlerstroms ermöglicht. Die robuste Konstruktion und die Möglichkeit zur nachträglichen Anbringung von Zusatzeinrichtungen machen diesen Schalter zu einer flexiblen Lösung für verschiedene Anwendungen in der Elektrotechnik.

Produktinfos

Architektur: 1P+N
Anzahl der abgesicherten Pole: 1
Polanzahl: 2 P
Montageart: Hut-/G-Schiene (REG)
Auslösercharakteristik: B
Kompatibilität mit DIN-Schienenmontage: Ja
Mit Fehlerposition angabe: Ja
Versorgungsspannungsart: AC
Bemessungsbetriebsspannung Ue: 230 V
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Bemessungsfehlerstrom: 30 mA
Schließ- und Abschaltvermögen: 6 kA
Magnetischer Einstellstrom bei 40° C: 3/5 In
Einstellung des thermischen Auslösers in AC: 1,13/1,45 In
Tiefe installiertes Produkt: 68 mm
Höhe installiertes Produkt: 94 mm
Breite installiertes Produkt: 35 mm
Schutzart (IP): IP20
Gerätelebensdauer, elektrische Schaltspiele: 2000
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: B
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 68 mm
Spannungsart: AC
Stoßstromfestigkeit: 3000 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|40
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
