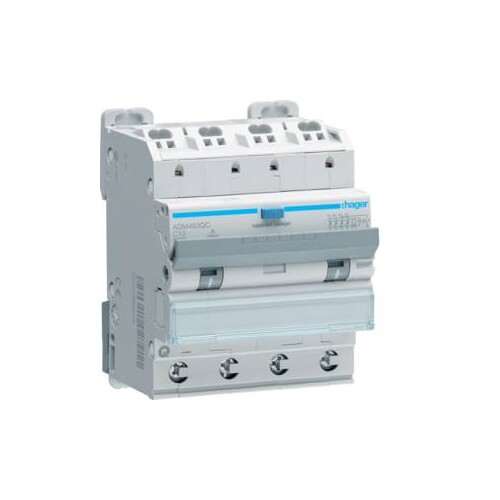

ADM463QC Hager FI LS 4P 6kA C 13A 30mA Typ A QC/QB

29645463
3704126
1 Stk
3250611027980
PL
85362010
ADM463QC
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 4P 6kA C-13A 30mA Typ A QC/QB. Fehlerstrom-Leitungsschutzschalter nach OVE EN 61009-1, EN 61009-2-1 und DIN VDE 0664-20 mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. Berührungsschutz nach IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Einfache Entnahme aus dem Phasenschienenverbund. Externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Alle Produkte mit VDE-Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der Hager FI LS 4P 6kA C 13A 30mA Typ A QC/QB ist ein hochqualitativer Fehlerstrom-Leitungsschutzschalter, der für den Einsatz in 400 V Drehstromkreisen konzipiert ist. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 13 A bietet er zuverlässigen Schutz gegen Fehlerströme von 30 mA. Die Schutzart IP2X gewährleistet einen hohen Berührungsschutz. Mit kompakten Abmessungen von 70 mm Tiefe, 84 mm Höhe und 71 mm Breite ist dieser Schalter einfach zu installieren und bietet eine hervorragende Leistung. Der Schalter ist für den Betrieb bei Temperaturen von -25 bis 40 °C geeignet und kann auch unter extremen Bedingungen gelagert werden. Die QuickConnect-Anschlussklemmen ermöglichen eine werkzeuglose Montage, was die Installation erheblich erleichtert. Mit einem Ausschaltvermögen von 6 kA und einer Isolationsfestigkeit von 2 kV ist dieser Schalter ideal für industrielle Anwendungen.

Produktinfos

Anzahl der Pole: 4
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Schutzart (IP): IP2X
Tiefe instal​liertes Produkt: 70 mm
Höhe instal​liertes Produkt: 84 mm
Breite instal​liertes Produkt: 71 mm
Frequenz: 50 Hz
Ausschaltvermögen Icn AC: 6 kA
Isolationsfestigkeit: 2 kV
Isolationspannung: 500 V
Stossspannungsfestigkeit: 4 kV
Anzahl Module: 4
Betriebstemperatur: -25…40 °C
Lager-/Transporttemperatur: -55…70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 4
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|40
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
