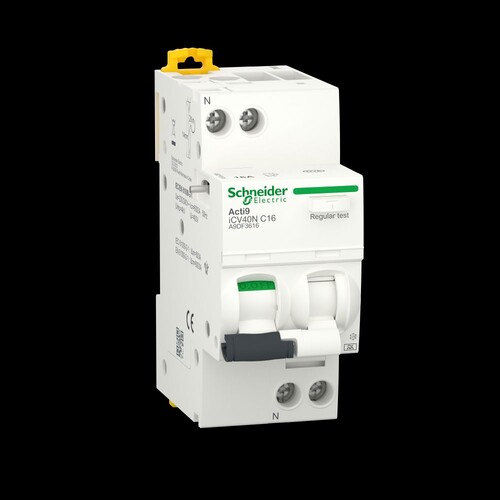

A9DF3616 Schneider E. iCV40N FI/LS 1PN C 16A 6kA 30mA Typ ASI

A9DF3616 Schneider E. iCV40N FI/LS 1PN C 16A 6kA 30mA Typ ASI

Artikelnummer: 28157963

Katalog Art.Nr.: 1861359

VPE: 1 Stk

EAN: 3606489444396
43606489444394

Herkunftsland: ES

Zolltarifnr.: 8536201090

weitere Infos weitere Infos ausblenden

Schneider Elec.

Hersteller Art. Nr.: A9DF3616

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Bei diesem Clario iCV40 handelt es sich um einen modularen FI/LS (RCBO). Es handelt sich um einen 1P+N-FI/LS mit 1 geschützten Pol und 16A bei Nennstrom und Auslösekurve C. . Die Ableitstrom-Schutzklasse ist vom Typ A-SI mit einer Fehlstromauslösung von 30 mA und einer spannungsunabhängigen Technologie. Die Zeitverzögerung des Erdschlussschutzes ist unverzögert. Das Ausschaltvermögen beträgt bis zu 6000A gemäss der Norm EN/IEC 61009-2-1. Dieses Produkt schützt vor Kurzschluss, Überlast, Stromschlag durch indirekten Kontakt und Brandgefahr. Die zwei Visitrip-Indikatoren reduzieren die Interventionszeit, indem sie den fehlerhaften Schaltkreis anzeigen und die Art der Fehlauslösung schnell identifizieren lassen. Der grüne Visisafe-Streifen garantiert die physische Öffnung der Kontakte. Dieses Produkt ist konform mit der Norm EN/IEC 61009-2-1 . Elektrische Lebensdauer von bis zu 20000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Bemessungsisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Frequenz beträgt 50/60Hz. Es kann auf einer DIN-Schiene montiert werden. Die Breite im 9-mm-Raster beträgt 4. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen sind (B) 36 mm x (H) 85 mm x (T) 73 mm. Das Gewicht beträgt 210g. Schutzgrad von IP20 (gemäss der Norm IEC/EN 60529) und wird IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagerungstemperatur beträgt -40°C bis 80°C.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iCV40N ist ein hochentwickelter FI/LS-Schutzschalter (RCBO) mit einer Nennstromstärke von 16 A und einer Auslösecharakteristik vom Typ C. Er bietet zuverlässigen Schutz gegen Überstrom und Fehlerströme bis zu 30 mA und hat ein Ausschaltvermögen von 6000 A. Mit einer kompakten Bauform von 36 mm Breite und 85 mm Höhe ist er ideal für die Montage auf einer DIN-Schiene geeignet. Der iCV40N arbeitet bei einer Betriebsspannung von 230 V AC und ist für den Einsatz in Umgebungen mit Temperaturen von -25 bis 60 °C ausgelegt. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Bereichen. Dieser Schutzschalter ist eine ausgezeichnete Wahl für die Verteilung elektrischer Energie in Wohn- und Gewerbegebäuden, da er sowohl Kurzschluss- als auch Überlastschutz bietet.

Produktinfos

Produkttyp:	FI/LS (RCBO)
Nennstrom [In]:	16 A
Anzahl der geschützten Pole:	1
Polanzahl:	1P + N
Auslösecharakteristik:	C
Bemessungsfehlerstrom:	30 mA
Ausschaltvermögen:	6000 A
Betriebsspannung [Ue]:	230 V AC
Frequenz:	50/60 Hz
Betriebstemperatur:	-25 bis 60 °C
Lagerungstemperatur:	-40 bis 85 °C
Breite:	36 mm
Höhe:	85 mm
Tiefe:	73 mm
Gewicht:	210 g
Schutzart (IP):	IP20
Montageart:	DIN-Schiene

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Polzahl (gesamt):	2
Mitschaltender Neutralleiter:	Ja
Auslösecharakteristik:	EV000084\|60
Bemessungsstrom:	16 A
Bemessungsfehlerstrom:	0.03 A
Fehlerstrom-Typ:	A
Bemessungsspannung:	230 V
Breite in Teilungseinheiten:	2
Schutzart (IP):	IP20
Anzahl der abgesicherten Pole:	1\|10
Weitere Details
Energiebegrenzungsklasse:	3
Bemessungsabschaltvermögen nach IEC 60947-2:	3\|10 kA
Frequenz:	50/60 Hz
Überspannungskategorie:	3
Verschmutzungsgrad:	3
Einbautiefe:	44 mm
Spannungsart:	AC
Stoßstromfestigkeit:	3 kA
Fehlauslöseschutz:	Ja
Bemessungsisolationsspannung Ui:	400
Verlustleistung:	4.3
Anschließbarer Leiterquerschnitt eindrähtig:	1\|16
Anschließbarer Leiterquerschnitt mehrdrähtig:	1\|10
Mit Verriegelungsvorrichtung:	Ja
Umgebungstemperatur während des Betriebs:	-25\|60
Unterputzmontage:	Nein
Bemessungsschaltvermögen Icn nach EN 61009-1:	6
