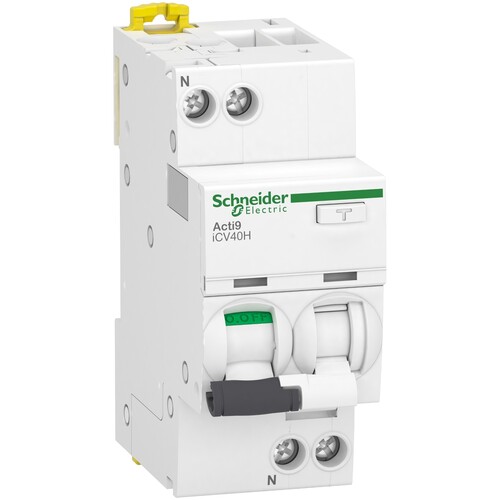

A9DCH616 Schneider E. iCV40H FI/LS 1P+N 16 A C 10kA 30 mA Typ A/G

A9DCH616 Schneider E. iCV40H FI/LS 1P+N 16 A C 10kA 30 mA Typ A/G

Artikelnummer: 27766354

Katalog Art.Nr.: 1861355

VPE: 1 Stk

EAN: 3606481489524
43606481489522

Herkunftsland: ES

Zolltarifnr.: 8536201090

weitere Infos weitere Infos ausblenden

Schneider Elec.

Hersteller Art. Nr.: A9DCH616

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Dieser Acti9 iCV40 ist ein modularer Fehlerstromschutzschalter mit Überstromschutz (RCBO). Es handelt sich um einen 1P+N-Leistungsschalter mit 1 geschützten Pol, 16A Nennstrom und Auslösekennlinie C. Die Erdschluss-Schutzklasse ist vom Typ A-G mit einer Empfindlichkeit von 30 mA. Die Zeitverzögerung des Fehlerstromschutzes ist unverzögert. Das Kurzschlussausschaltvermögen beträgt gemäß EN/IEC 61009-2-1 bis zu 10000 A. Dieses Produkt schützt vor Kurzschluss, Kabelüberlastung, elektrischem Schlag durch indirekten Kontakt und Brandgefahr. Seine 2 einzigartigen Visitrip-Anzeigen reduzieren die Interventionszeit, indem sie den fehlerhaften Stromkreis anzeigen und die Art des Fehlers schnell identifizieren. Sein grüner Visisafe-Streifen garantiert die physische Öffnung der Kontakte, um eine nachgeschaltete Wartung zu ermöglichen. Dieses Produkt ist konform mit der Norm EN/IEC 61009-2-1. Es hat eine elektrische Lebensdauer von bis zu 20000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Bemessungsisolationsspannung von Ui beträgt 400VAC. Die Bemessungsstoßspannung von Uimp beträgt 4kV. Die Frequenz beträgt 50/60Hz. Er ist für die Montage auf DIN-Schienen geeignet. Die Breite im 9mm Raster ist 4. Die Farbe des Produkts ist weiß (RAL9003). Die Abmessungen sind (B) 36mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 210 g. Es hat die Schutzart IP20 (gemäß IEC/EN 60529) und wird zu IP40, wenn es in einem modularen Gehäuse untergebracht ist. Die Betriebstemperatur liegt zwischen -25°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Acti9 iCV40H von Schneider Electric ist ein hochentwickelter Fehlerstromschutzschalter mit Überstromschutz, der für den Einsatz in modernen elektrischen Installationen konzipiert ist. Mit einer Nennstromstärke von 16 A und einer Erdschlussempfindlichkeit von 30 mA bietet er zuverlässigen Schutz gegen elektrische Fehler und Überlastungen. Der Schalter ist für eine Betriebsbemessungsspannung von 230 V AC und eine Netzwerkfrequenz von 50/60 Hz ausgelegt. Mit einem kompakten Design (36 mm Breite, 85 mm Höhe und 74 mm Tiefe) und einer Schutzart von IP20 (IP40 im modularen Gehäuse) ist er ideal für die Montage auf DIN-Schienen geeignet. Darüber hinaus gewährleistet das hohe Ausschaltvermögen von 10 kA eine sichere Abschaltung im Fehlerfall. Der Temperaturbereich für den Betrieb reicht von -25 °C bis 60 °C, was ihn vielseitig einsetzbar macht.
