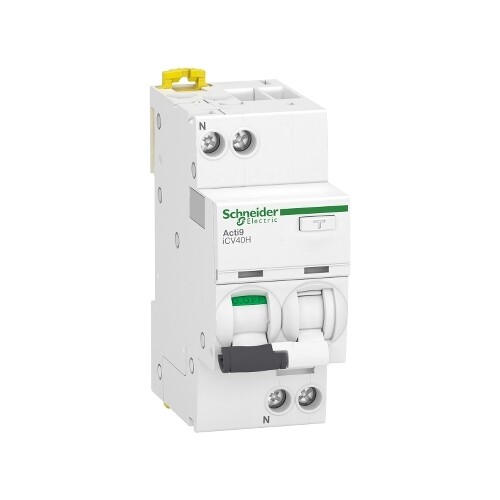

A9DCH613 Schneider E. iCV40H FI/LS 1P+N 13 A C 10kA 30 mA Typ A/G

27766347
1861354
1 Stk
3606481489517
43606481489515
ES
8536201090
Dieser Acti9 iCV40 ist ein modularer Fehlerstromschutzschalter mit Überstromschutz (RCBO). Es handelt sich um einen 1P+N-Leistungsschalter mit 1 geschützten Pol, 13A Nennstrom und Auslösekennlinie C. Die Erdschluss-Schutzklasse ist vom Typ A-G mit einer Empfindlichkeit von 30 mA. Die Zeitverzögerung des Fehlerstromschutzes ist unverzögert. Das Kurzschlussausschaltvermögen beträgt gemäß EN/IEC 61009-2-1 bis zu 10000 A. Dieses Produkt schützt vor Kurzschluss, Kabelüberlastung, elektrischem Schlag durch indirekten Kontakt und Brandgefahr. Seine 2 einzigartigen Visitrip-Anzeigen reduzieren die Interventionszeit, indem sie den fehlerhaften Stromkreis anzeigen und die Art des Fehlers schnell identifizieren. Sein grüner Visisafe-Streifen garantiert die physische Öffnung der Kontakte, um eine nachgeschaltete Wartung zu ermöglichen. Dieses Produkt ist konform mit der Norm EN/IEC 61009-2-1. Es hat eine elektrische Lebensdauer von bis zu 20000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Bemessungsisolationsspannung von Ui beträgt 400VAC. Die Bemessungsstoßspannung von Uimp beträgt 4kV. Die Frequenz beträgt 50/60Hz. Er ist für die Montage auf DIN-Schienen geeignet. Die Breite im 9mm Raster ist 4. Die Farbe des Produkts ist weiß (RAL9003). Die Abmessungen sind (B) 36mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 210 g. Er hat eine Schutzart von IP20. Nach Einbau in ein modulares Gehäuse gemäß IEC/EN 60529-Norm wird es zu IP40. Die Betriebstemperatur liegt zwischen -25°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Ja
    Auslösecharakteristik: EV000084|60
    Bemessungsstrom: 13 A
    Bemessungsfehlerstrom: 0.03 A
    Fehlerstrom-Typ: A
    Bemessungsspannung: 230 V
    Breite in Teilungseinheiten: 2
    Schutzart (IP): IP20
    Anzahl der abgesicherten Pole: 1|10
    Weitere Details
    Energiebegrenzungsklasse: 3
    Bemessungsabschaltvermögen nach IEC 60947-2: 3|10 kA
    Frequenz: 50/60 Hz
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 44 mm
    Spannungsart: AC
    Stoßstromfestigkeit: 3 kA
    Fehlauslöseschutz: Nein
    Bemessungsisolationsspannung Ui: 400
    Verlustleistung: 3.6
    Anschließbarer Leiterquerschnitt eindrähtig: 1|16
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|10
    Mit Verriegelungsvorrichtung: Nein
    Umgebungstemperatur während des Betriebs: -25|60
    Unterputzmontage: Nein
    Bemessungsschaltvermögen Icn nach EN 61009-1: 10
