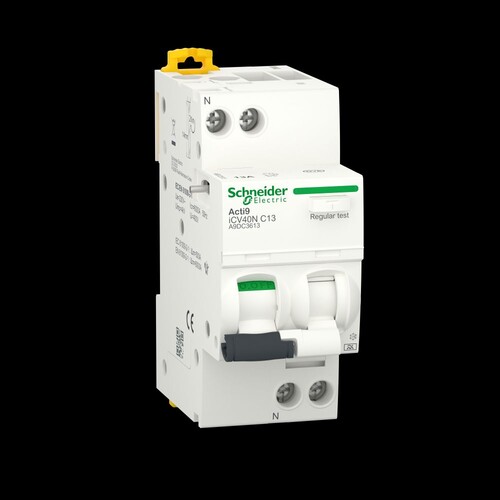

A9DC3613 Schneider E. iCV40N FI/LS 1P+N 13 A C 6kA 30mA Typ A

27885698
1861341
1 Stk
3606489444129
43606489444127
ES
8536201090
Bei diesem Clario iCV40 handelt es sich um einen modularen FI/LS (RCBO). Es handelt sich um einen 1P+N-FI/LS mit 1 geschützten Pol und 13A im Nennstrom und Auslösekurve C. . Die Schutzklasse gegen Erdschluss ist Typ A mit einer Fehlstromauslösung von 30mA und einer spannungsunabhängigen Technologie. Die Zeitverzögerung des Erdschlussschutzes ist unverzögert. Das Ausschaltvermögen beträgt bis zu 6000A gemäss der Norm EN/IEC 61009-2-1. Dieses Produkt schützt vor Kurzschluss, Überlast, Stromschlag durch indirekten Kontakt und Brandgefahr. Die zwei Visitrip-Indikatoren reduzieren die Interventionszeit, indem sie den fehlerhaften Schaltkreis anzeigen und die Art der Fehlauslösung schnell identifizieren lassen. Der grüne Visisafe-Streifen garantiert die physische Öffnung der Kontakte. Dieses Produkt ist konform mit der Norm EN/IEC 61009-2-1 . Elektrische Lebensdauer von bis zu 20000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Bemessungsisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Frequenz beträgt 50/60Hz. Es kann auf einer DIN-Schiene montiert werden. Die Breite im 9-mm-Raster beträgt 4. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen sind (B) 36 mm x (H) 85 mm x (T) 73 mm. Das Gewicht beträgt 210g. Schutzgrad von IP20 (gemäss der Norm IEC/EN 60529) und wird IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagerungstemperatur beträgt -40°C bis 80°C.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric iCV40N FI/LS-Gerät (A9DC3613) ist ein hochmoderner Fehlerstromschutzschalter, der sowohl als FI als auch als LS fungiert. Mit einer Nennstromstärke von 13 A und einer Auslösecharakteristik vom Typ C bietet es zuverlässigen Schutz gegen Erdschluss mit einem Bemessungsfehlerstrom von 30 mA. Das Gerät ist für eine Bemessungsspannung von 230 V ausgelegt und verfügt über ein Ausschaltvermögen von bis zu 6000 A. Es kann auf einer DIN-Schiene montiert werden und hat kompakte Abmessungen von 36 mm Breite, 85 mm Höhe und 73 mm Tiefe. Die Schutzart IP20 gewährleistet Sicherheit in trockenen Umgebungen, während es im Gehäuse IP40 erreicht. Mit einer Betriebstemperatur von -25°C bis 60°C ist dieses Produkt ideal für verschiedene Anwendungen in der Elektroinstallation. Die hohe Lebensdauer von bis zu 20.000 Zyklen macht es zu einer zuverlässigen Wahl für langfristige Einsätze.

Produktinfos

Polzahl: 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2 TE
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Ausschaltvermögen: 6000 A
Betriebstemperatur: -25°C bis 60°C
Lagerungstemperatur: -40°C bis 80°C
Abmessungen (B x H x T): 36 mm x 85 mm x 73 mm
Gewicht: 210 g
Betriebsspannung: 230 VAC
Normen: EN/IEC 61009-2-1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: EV000084|60
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1|10
Weitere Details
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach IEC 60947-2: 3|10 kA
Frequenz: 50/60 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Spannungsart: AC
Stoßstromfestigkeit: 0.25 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 400
Verlustleistung: 3.6
Anschließbarer Leiterquerschnitt eindrähtig: 1|16
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|10
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|60
Unterputzmontage: Nein
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
