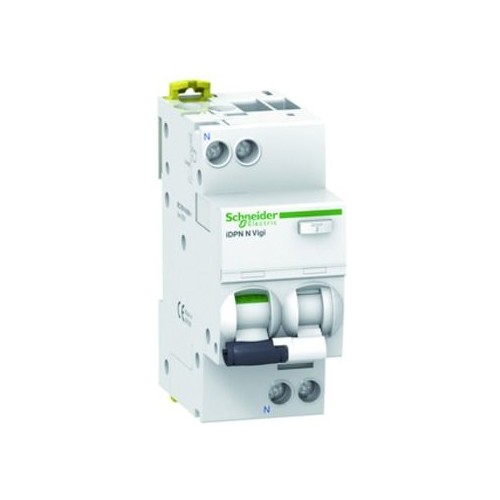

A9D33616 Schneider E. FI/LS IDPN N VIGI 1P+N 16A C 30MA SI

24901136
4111047
1 Stk
3606480472152
13606480472159
43606480472150
ES
8536201090
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 16A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A SI, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Die Ausführung SI (superimmunisiert) ist für die Aufrechterhaltung der Betriebskontinuität in Anlagen ausgelegt, in denen betriebsbedingt oder durch äußere Einflüsse hohe transiente Ableitströme auftreten können. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN N Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iDPN N Vigi Fehlerstromschutzschalter mit Überstromschutz bietet umfassenden Schutz für elektrische Verteilungen. Mit einem Nennstrom von 16 A und einer Erdschlussempfindlichkeit von 30 mA sorgt dieser Schalter für Sicherheit in Ihren Stromkreisen. Die thermomagnetische Auslösetechnologie gewährleistet eine zuverlässige Funktion, während das kompakte Design (85 mm Höhe, 36 mm Breite und 73 mm Tiefe) eine einfache Installation auf DIN-Schienen ermöglicht. Der Schalter erfüllt die Normen IEC/EN 61009 und IEC/EN 60947-2 und bietet ein Ausschaltvermögen von 6000 A. Mit einer mechanischen und elektrischen Lebensdauer von 20.000 Zyklen ist der Acti9 iDPN Vigi eine langlebige und zuverlässige Wahl für Ihre Anwendungen.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iDPN Vigi
Gerätetyp: Fehlerstromschutzschalter mit Überstromschutz (FI/LS)
Anzahl der Pole: 1P + N
Nennstrom [In]: 16 A
Erdschlussempfindlichkeit: 30 mA
Kurvenscheibe: C
Ausschaltvermögen: 6000 A Icn
Betriebsbemessungsspannung [Ue]: 230 - 240 V AC
Netzwerkfrequenz: 50 Hz
Isolationsspannung [Ui]: 440 V AC
Betriebstemperatur: -25 bis 60 °C
Höhe: 85 mm
Breite: 36 mm
Tiefe: 73 mm
Schutzart (IP): IP20
Montageart: DIN-Schiene
Mechanische Lebensdauer: 20.000 Zyklen
Elektrische Lebensdauer: 20.000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: EV000084|60
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1|10
Weitere Details
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach IEC 60947-2: 3|10 kA
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 400
Verlustleistung: AC
Anschließbarer Leiterquerschnitt eindrähtig: 1|16
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|10
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|60
Unterputzmontage: Nein
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
