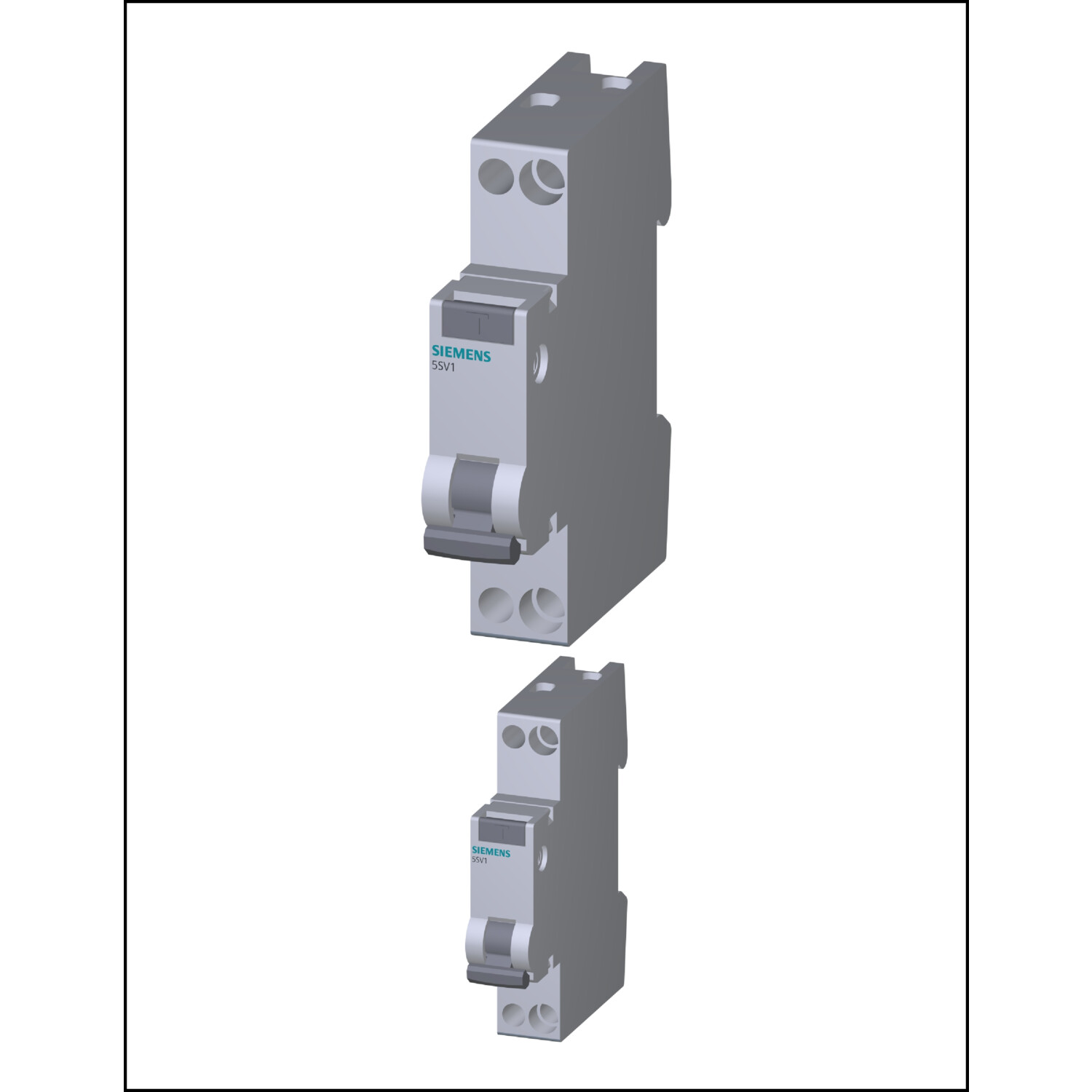

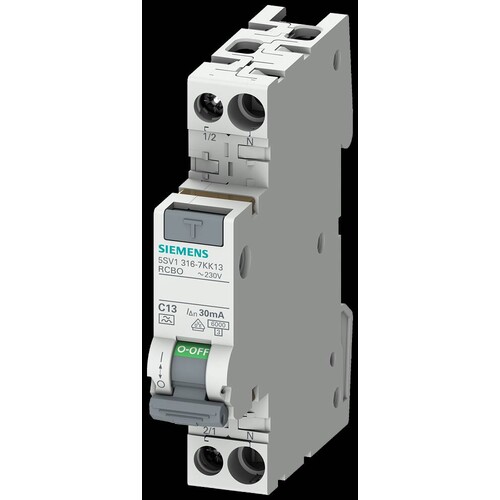

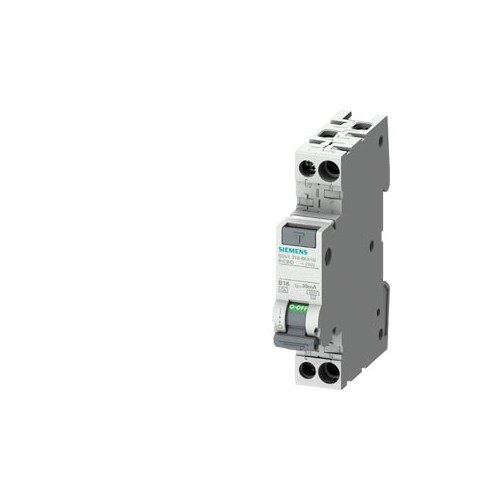

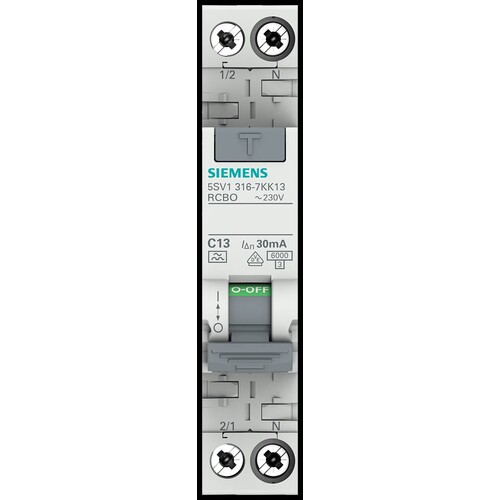

5SV1316-7KK13 Siemens FI/LS Kompakt 1P+N 6kA Typ A 30mA C13 1TE

26764234
1283146
1 Stk
4001869557885
RO
85362010
weitere Infos weitere Infos ausblenden
Siemens
5SV1316-7KK13
beantwortete(n) Fragen weitere Varianten
FI/LS kompakt 1P+N 6kA Typ A 30mA C13 FI/LS-Schalter SENTRON 5SV1 für den kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen in nur 1 TEUnsere kompakten FI/LS-Schalter (RCBO) sind VDE-geprüft und zertifiziert nach DIN EN 61009-1, DIN EN 61009-2-1. Mit dem kompakten Stiftsammelschienensystem 5ST können Sie die Kompaktgeräte 1P+N in nur 1 TE ohne zusätzlichen Platzbedarf schnell und einfach verbinden. Über den Datamatrix-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.Optimale Technik für Ihre Sicherheit - nur von Siemens.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens FI/LS Kompakt 1P+N 6kA Typ A 30mA C13 ist ein zuverlässiger Schutzschalter, der Überlast-, Kurzschluss- und Fehlerstromschutz in einem kompakten Design vereint. Mit einer Nennspannung von 230 V und einer Nennstromstärke von 13 A ist dieser Schalter ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Die mechanische Lebensdauer von 10.000 Schaltspielen und die hohe Stoßspannungsfestigkeit von 4.000 V gewährleisten eine lange Lebensdauer und Zuverlässigkeit. Mit einer Schutzart von IP20 ist der Schalter für den Einsatz in trockenen Innenräumen geeignet. Der FI/LS-Schalter ist einfach zu installieren und bietet durch seine kompakten Abmessungen von 90 mm Höhe, 18 mm Breite und 77 mm Tiefe eine platzsparende Lösung. Er erfüllt die Normen DIN EN 61009-1 und DIN EN 61009-2-1 und bietet somit höchste Sicherheit und Qualität.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: FI/LS-Schalter
Ausführung des Produkts: unverzögert
Polzahl: 2
Polzahl mit Absicherung: 1
Auslösecharakteristikklasse: C
mechanische Lebensdauer: 10 000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsart der Betriebsspannung: AC
Isolationsspannung (Ui): 253 V
Stoßspannungsfestigkeit: 4 000 V
Stoßstromfestigkeit: 1 kA
Versorgungsspannung bei AC: 230 V
Betriebsfrequenz: 50 Hz
Schutzart IP: IP20
Ausschaltvermögen Kurzschlussstrom (Icn): 6 kA
Schaltvermögen gemäß EN 60898: 6 kA
Schaltvermögen gemäß IEC 60947-2: 10 kA
Bemessungsfehlerschaltvermögen (IΔm): 4,5 kA
Energiebegrenzungsklasse: 3
Verlustleistung bei Bemessungswert Strom: 1,25 W
Verlustleistung maximal: 2,5 W
Auslösefehlerstrom: 30 mA
Betriebsstrom bei 30 °C: 13 A
Fehlerstromtyp: A
Mitschaltender Neutralleiter: Ja
Berührungsschutz: Ja
Anschließbarer Leiterquerschnitt minimal: 0,75 mm²
Anschließbarer Leiterquerschnitt maximal: 16 mm²
Anzugsdrehmoment minimal: 1,2 N·m
Anzugsdrehmoment maximal: 2 N·m

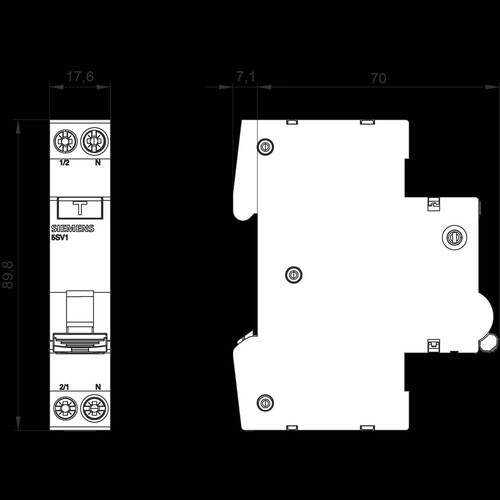

Höhe: 90 mm
Breite: 18 mm
Tiefe: 77 mm
Einbautiefe: 70 mm
Nettogewicht: 117 g
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 45 °C
Umgebungstemperatur Lagerung minimal: -40 °C
Umgebungstemperatur Lagerung maximal: 75 °C

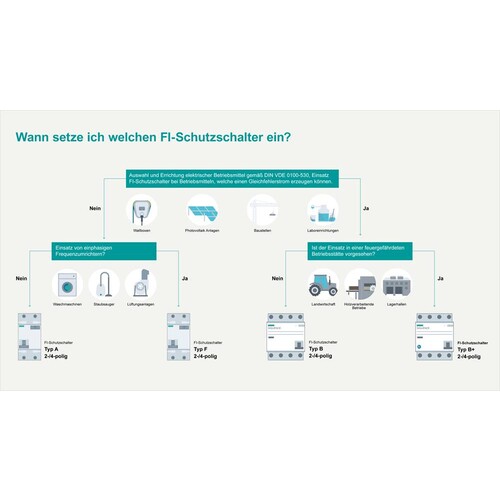

Fehlerstromschutzschalter Typ A

  • Dank der Ausführung Typ A löst der Fehlerstrom-/Leitungsschutzschalter bei sinusförmigen Wechselfehlerströmen und pulsierenden Gleichfehlerströmen aus
  • Bemessungsstrom: 13 A
  • Polzahl: 2
  • mechanische Lebensdauer: 10 000 Schaltspiele
  • Bemessungwert: 230/240 V
  • Schutzart: IP20
  • halogenfrei
  • silikonfrei
  • Maße: H 90 x B 18 x T 77 mm
  • Einbautiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

26591257
Preisanzeige nur nach Anmeldung
26764248
Preisanzeige nur nach Anmeldung
23889951
Preisanzeige nur nach Anmeldung
26909246
Preisanzeige nur nach Anmeldung
21574435
Preisanzeige nur nach Anmeldung
02220206
Preisanzeige nur nach Anmeldung
21082769
Preisanzeige nur nach Anmeldung
02266798
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
02029939
Preisanzeige nur nach Anmeldung
02264516
Preisanzeige nur nach Anmeldung
02155386
Preisanzeige nur nach Anmeldung
02086317
Preisanzeige nur nach Anmeldung
02265531
Preisanzeige nur nach Anmeldung
23475438
Preisanzeige nur nach Anmeldung
02253967
Preisanzeige nur nach Anmeldung
01324288
Preisanzeige nur nach Anmeldung
02260617
Preisanzeige nur nach Anmeldung
26763800
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/5SV1316-7KK13

Produktinfos

Polzahl (gesamt): 2|16
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 1
Schutzart (IP): EV006405|16
Anzahl der abgesicherten Pole: 1
Weitere Details
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Frequenz: AC
Überspannungskategorie: 2
Verschmutzungsgrad: 2
Einbautiefe: 70|16 mm
Spannungsart: EV000460|45
Stoßstromfestigkeit: 1 kA
Fehlauslöseschutz: Ja
Bemessungsisolationsspannung Ui: 253
Anschließbarer Leiterquerschnitt eindrähtig: 16|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 16|0.75
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: 1
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 6|16
