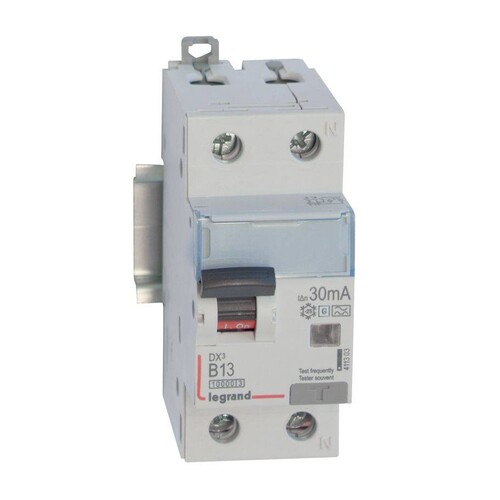

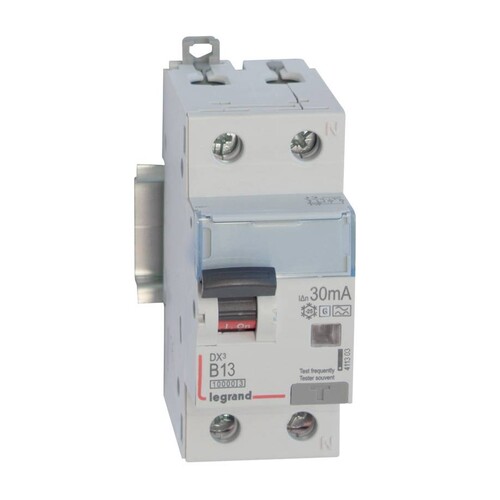

411303 Legrand DX3 FILS B13 1+N 10KA 30MA A-G FI-Schalter/Leitungsschutzsch.

22671866
2018528
1 Stk
3414970447197
3414970447203
3414970635433
FR
85362010
Legrand FI/LS-Schalter DX3, 1-polig mit mitschaltendem Neutralleiter, Typ F-G, Mischfrequenzsensitiv nach EN 62423, EN 61009-1, VDE 0664-20, G nach ÖVE E8601, kurzzeitverzögert, verzögert mindestens 10 ms, Bemessungsstrom In 13 A, Bemessungsfehlerstrom Idn 30 mA.B-Charakteristik, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Bemessungsschaltvermögen Icn 10 kA, Stoßstromfest bis 3000 A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.
Anmerkungen zur LIMMERT-KI

Der Legrand DX3 FILS B13 ist ein hochentwickelter FI/LS-Schalter, der durch seine 1-polige Ausführung mit mitschaltendem Neutralleiter überzeugt. Mit einem Bemessungsstrom von 13 A und einem Bemessungsfehlerstrom von 30 mA (Typ B) bietet er zuverlässigen Schutz gegen Fehlerströme. Der Schalter ist für eine Bemessungsspannung von 230 V und eine Frequenz von 50 Hz ausgelegt, mit einem Bemessungsschaltvermögen von 10 kA und einer Stoßstromfestigkeit von bis zu 3000 A. Die Montage erfolgt einfach auf einer Hutprofilschiene nach EN 60715. Der Schalter verfügt über eine klare Auslöseanzeige und eine Schaltstellungsanzeige für eine einfache Bedienung. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet.

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: 1
Auslösecharakteristik: B
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: Typ F-G
Bemessungsspannung: 230 V
Bemessungsfrequenz: 50 Hz
Bemessungsschaltvermögen: 10 kA
Stoßstromfestigkeit: 3000 A
Energiebegrenzungsklasse: 3
Breite in Teilungseinheiten: 4
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    23333968
    Preisanzeige nur nach Anmeldung
    22500037
    Preisanzeige nur nach Anmeldung
    25006150
    Preisanzeige nur nach Anmeldung
    22145424
    Preisanzeige nur nach Anmeldung
    23333975
    Preisanzeige nur nach Anmeldung
    22500044
    Preisanzeige nur nach Anmeldung
    25035942
    Preisanzeige nur nach Anmeldung
    23333940
    Preisanzeige nur nach Anmeldung
    26591909
    Preisanzeige nur nach Anmeldung
    26360384
    Preisanzeige nur nach Anmeldung
    25873631
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Ja
    Auslösecharakteristik: EV000074|0.75
    Bemessungsstrom: 13|0.75 A
    Bemessungsfehlerstrom: 0.03 A
    Fehlerstrom-Typ: F
    Bemessungsspannung: 230 V
    Breite in Teilungseinheiten: 4
    Schutzart (IP): EV006405|0.75
    Anzahl der abgesicherten Pole: 1
    Weitere Details
    Energiebegrenzungsklasse: 3
    Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
    Frequenz: 50 Hz
    Überspannungskategorie: 1
    Verschmutzungsgrad: AC
    Einbautiefe: 44 mm
    Spannungsart: AC
    Stoßstromfestigkeit: 3 kA
    Fehlauslöseschutz: Nein
    Bemessungsisolationsspannung Ui: 1
    Anschließbarer Leiterquerschnitt eindrähtig: 16|0.75
    Anschließbarer Leiterquerschnitt mehrdrähtig: 10|0.75
    Mit Verriegelungsvorrichtung: Ja
    Umgebungstemperatur während des Betriebs: 0
    Unterputzmontage: Ja
    Bemessungsschaltvermögen Icn nach EN 61009-1: 10
