411224 Legrand DX3 FILS B16A 4P 6KA 30MA A

25006150
2018498
1 Stk
3245064112246
3414971706248
3414971189690
FR
85362090

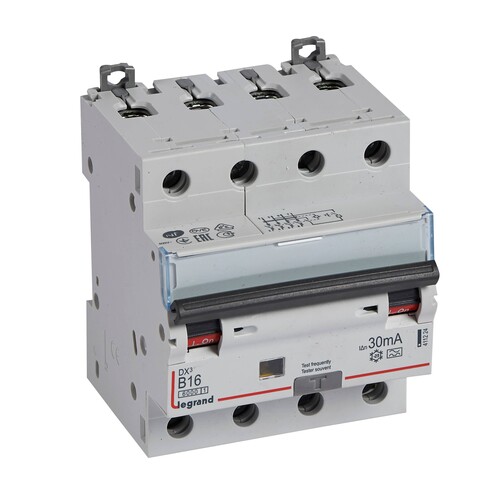

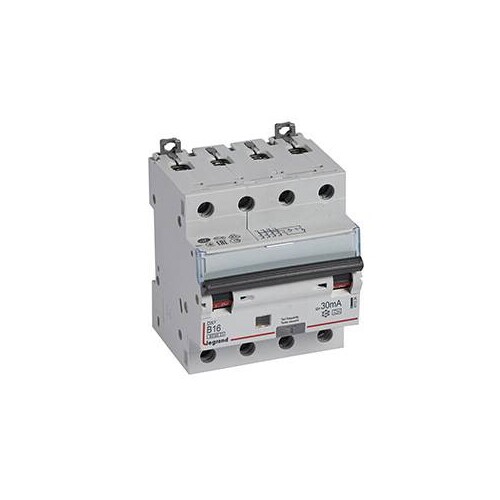

Legrand FI/LS-Schalter DX3, 4-polig, Typ A, für Wechsel- und pulsierende Gleichfehlerströme nach EN 61009-1, VDE 0664-20, unverzögert, Bemessungsstrom In 16 A, Bemessungsfehlerstrom Idn 30 mA.B-Charakteristik, Bemessungsspannung Un 400 VAC , Bemessungsfrequenz 50 Hz, Bemessungsschaltvermögen Icn 6 kA, Stoßstromfest bis 250 A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.
Anmerkungen zur LIMMERT-KI

Der Legrand FI/LS-Schalter DX3 ist ein hochentwickelter 4-poliger Schutzschalter, der für Wechsel- und pulsierende Gleichfehlerströme ausgelegt ist. Mit einem Bemessungsstrom von 16 A und einem Bemessungsfehlerstrom von 30 mA bietet er zuverlässigen Schutz in industriellen und gewerblichen Anwendungen. Der Schalter erfüllt die Anforderungen der Normen EN 61009-1 und VDE 0664-20 und ist unverzögert. Mit einer Bemessungsspannung von 400 V und einem Bemessungsschaltvermögen von 6 kA ist er für anspruchsvolle Anwendungen geeignet. Die klare Schaltstellungsanzeige und die Möglichkeit zur Montage auf einer Hutprofilschiene erleichtern die Installation und Handhabung. Die Stoßstromfestigkeit von bis zu 250 A und die Energiebegrenzungsklasse 3 gewährleisten zusätzliche Sicherheit. Der Legrand DX3 ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben.

Produktinfos

Polzahl: 4
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: B
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Bemessungsfrequenz: 50 Hz
Bemessungsschaltvermögen: 6 kA
Stoßstromfestigkeit: 250 A
Energiebegrenzungsklasse: 3
Schutzart (IP): IP20
Breite in Teilungseinheiten: 4
Preisanzeige nur nach Anmeldung
B

Produktvarianten

23333968
Preisanzeige nur nach Anmeldung
22500037
Preisanzeige nur nach Anmeldung
25006150
Preisanzeige nur nach Anmeldung
22145424
Preisanzeige nur nach Anmeldung
23333975
Preisanzeige nur nach Anmeldung
22500044
Preisanzeige nur nach Anmeldung
25035942
Preisanzeige nur nach Anmeldung
23333940
Preisanzeige nur nach Anmeldung
26591909
Preisanzeige nur nach Anmeldung
26360384
Preisanzeige nur nach Anmeldung
25873631
Preisanzeige nur nach Anmeldung

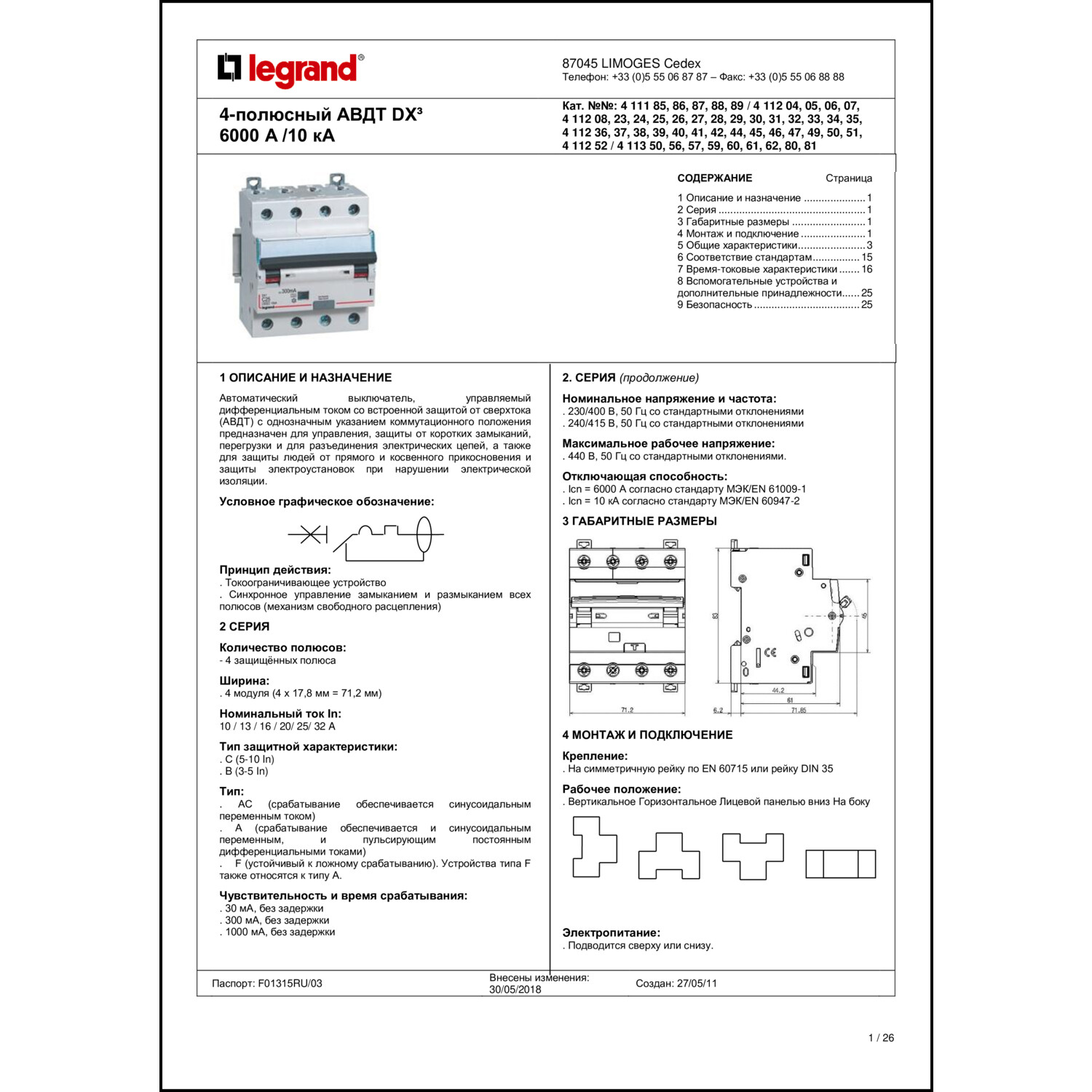

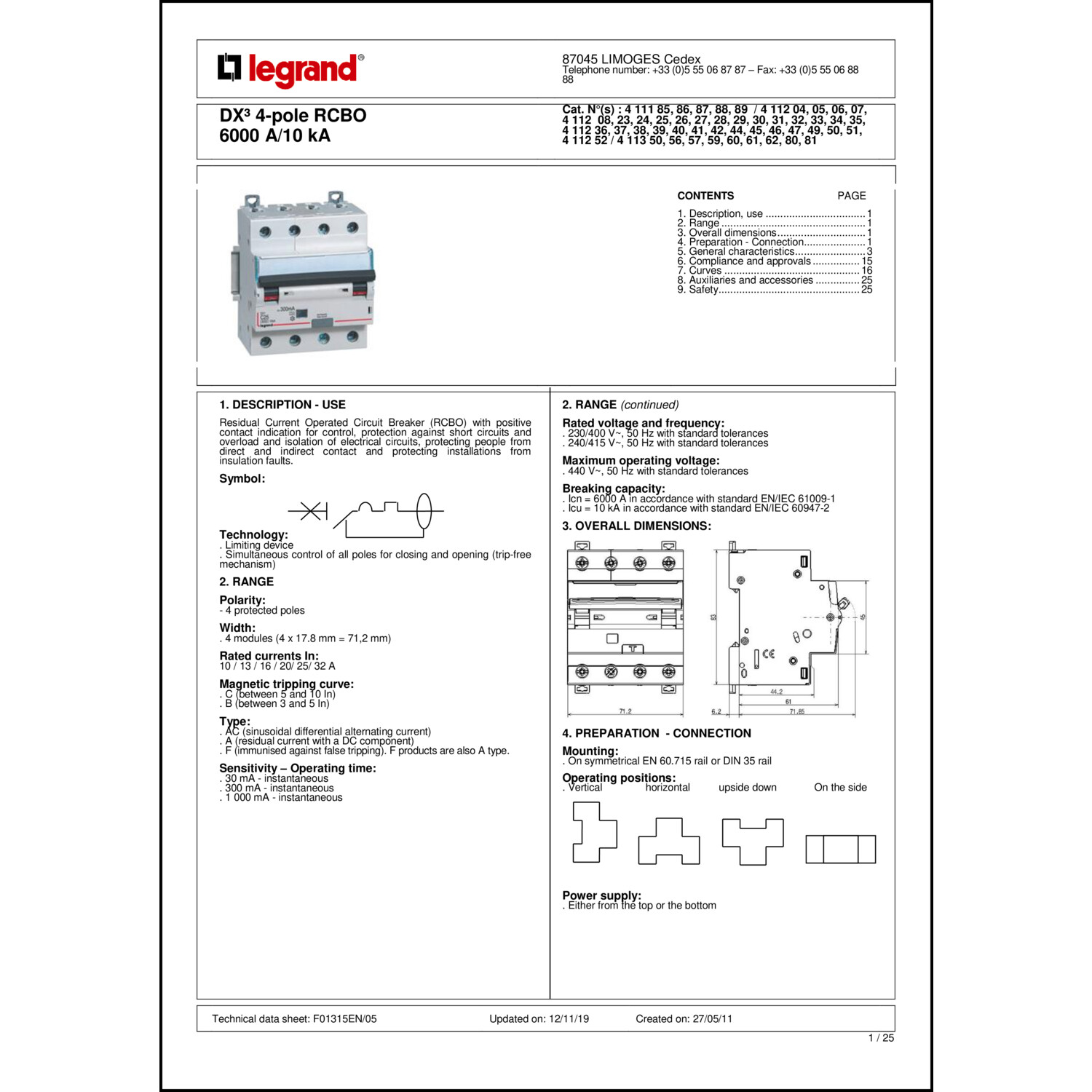

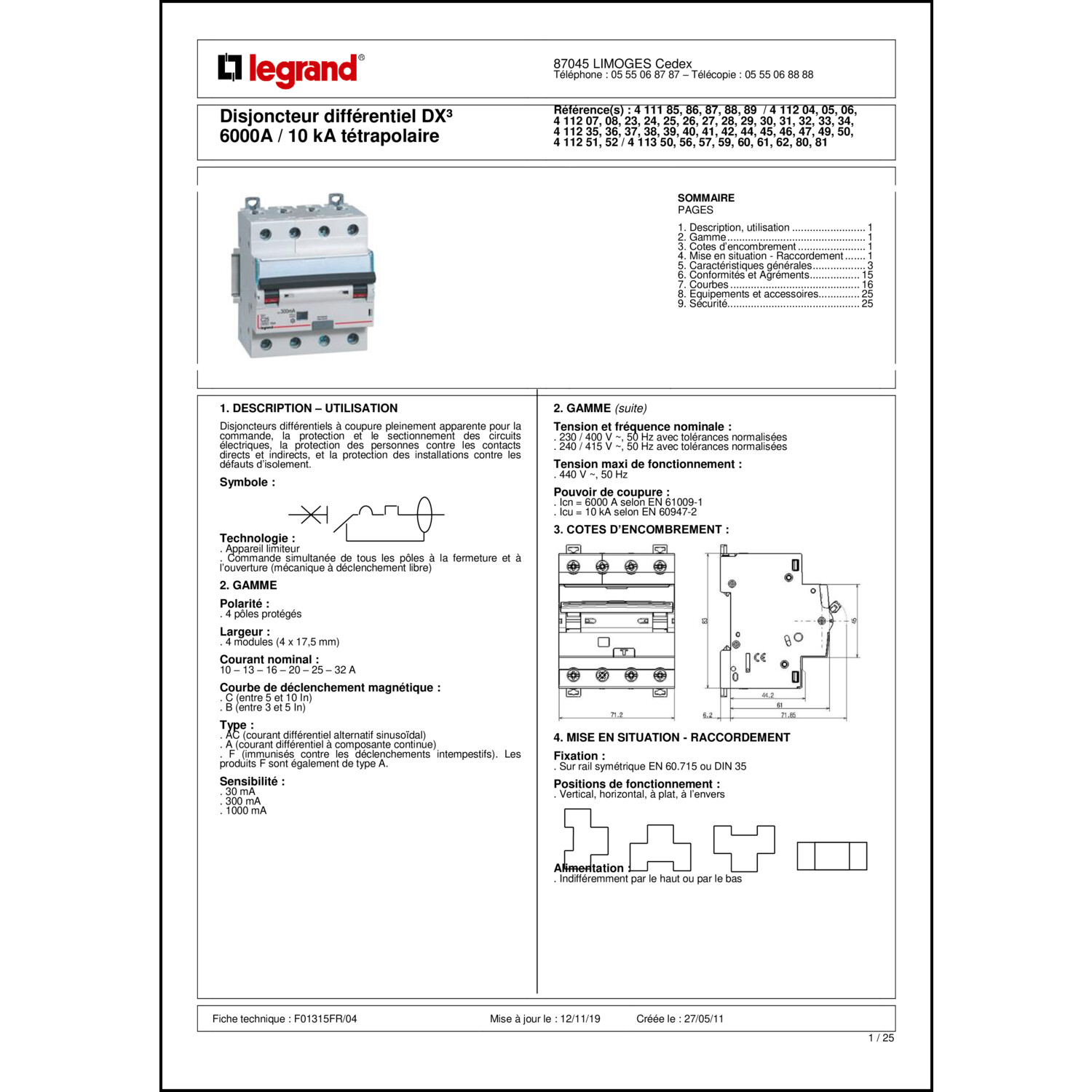

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: B
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 4
Weitere Details
Energiebegrenzungsklasse: 1
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Frequenz: 50 Hz
Überspannungskategorie: 50 Hz
Verschmutzungsgrad: 2
Einbautiefe: 44 mm
Spannungsart: AC
Stoßstromfestigkeit: 0.25 kA
Geeignet für Unterputz-Installation: Ja
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: A
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.03
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: 44
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
