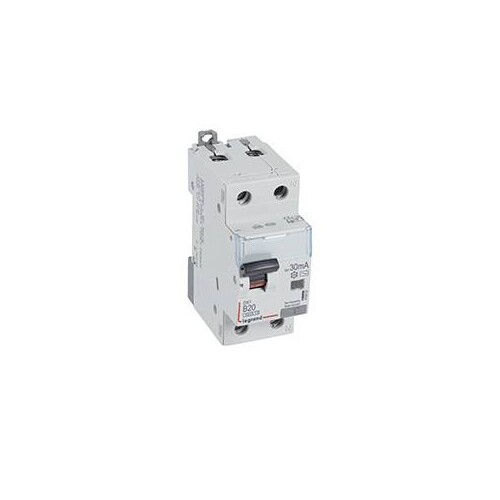

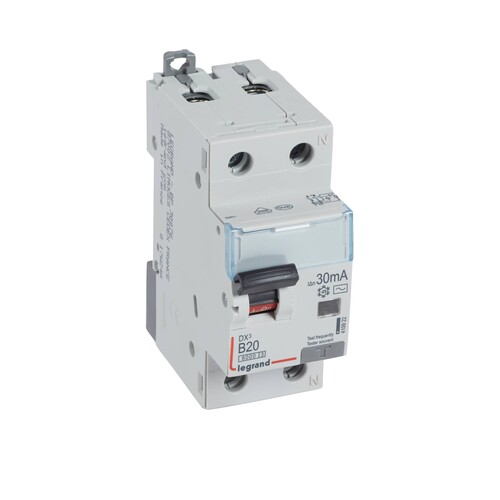

410922 Legrand DX3 FILS B20A 1P+N 6KA 30MA AC FI-Schalter/Leitungsschutzschal.

22671831
1215836
1 Stk
3414970351241
3414970351258
3414971192157
FR
85362010
Legrand FI/LS-Schutzschalter DX3, Typ AC, für Wechselfehlerströme. Nach EN 61009-1, VDE 0664-20, unverzögert. LS-Schutzschalterteil: B-Kennlinie. Bemessungsspannung: 230 V~ , Bemessungsschaltvermögen Icn 6 kA, Stoßstromfest bis 250 A, Auslöseanzeige: blau=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.
Anmerkungen zur LIMMERT-KI

Der Legrand DX3 FILS B20A ist ein zuverlässiger FI/LS-Schalter, der für den Schutz gegen Wechselfehlerströme konzipiert wurde. Mit einer Bemessungsstromstärke von 20 A und einem Bemessungsfehlerstrom von 30 mA bietet dieser Schalter Sicherheit und Zuverlässigkeit für elektrische Installationen. Die B-Charakteristik und das Bemessungsschaltvermögen von 6 kA gewährleisten eine effektive Fehlerstromüberwachung. Der Schalter ist für die Montage auf Hutprofilschienen nach EN 60715 geeignet und verfügt über eine klare Schaltstellungsanzeige sowie eine Auslöseanzeige. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen ausgelegt. Der DX3 FILS B20A ist eine ideale Wahl für Wohn- und Gewerbeinstallationen, um maximale Sicherheit zu gewährleisten.

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: 1
Auslösecharakteristik: B
Bemessungsstrom: 20 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: AC
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2 TE
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    23333968
    Preisanzeige nur nach Anmeldung
    22500037
    Preisanzeige nur nach Anmeldung
    25006150
    Preisanzeige nur nach Anmeldung
    22145424
    Preisanzeige nur nach Anmeldung
    23333975
    Preisanzeige nur nach Anmeldung
    22500044
    Preisanzeige nur nach Anmeldung
    25035942
    Preisanzeige nur nach Anmeldung
    23333940
    Preisanzeige nur nach Anmeldung
    26591909
    Preisanzeige nur nach Anmeldung
    26360384
    Preisanzeige nur nach Anmeldung
    25873631
    Preisanzeige nur nach Anmeldung

    Katalogseiten

    Produktinfos

    Polzahl (gesamt): 2|70
    Mitschaltender Neutralleiter: Ja
    Auslösecharakteristik: EV000074|0.75
    Bemessungsstrom: 20|0.75 A
    Bemessungsfehlerstrom: 0.03 A
    Fehlerstrom-Typ: AC
    Bemessungsspannung: 230|70 V
    Breite in Teilungseinheiten: 2
    Schutzart (IP): EV006405|0.75
    Anzahl der abgesicherten Pole: 1
    Weitere Details
    Energiebegrenzungsklasse: 3
    Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
    Frequenz: 50 Hz
    Überspannungskategorie: 1
    Verschmutzungsgrad: AC
    Einbautiefe: 44 mm
    Spannungsart: AC
    Stoßstromfestigkeit: 0.25 kA
    Fehlauslöseschutz: Nein
    Bemessungsisolationsspannung Ui: 1
    Anschließbarer Leiterquerschnitt eindrähtig: 16|0.75
    Anschließbarer Leiterquerschnitt mehrdrähtig: 10|0.75
    Mit Verriegelungsvorrichtung: Ja
    Umgebungstemperatur während des Betriebs: 0
    Unterputzmontage: Ja
    Bemessungsschaltvermögen Icn nach EN 61009-1: 6
