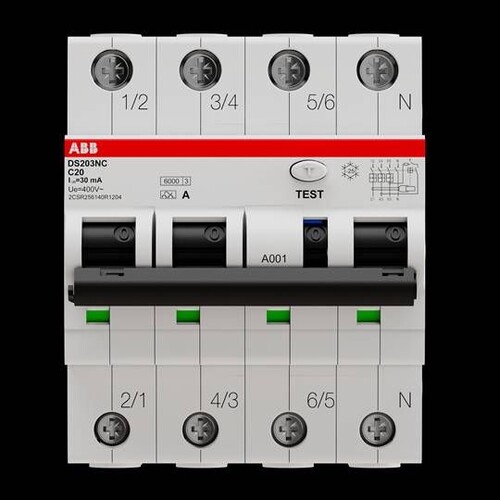

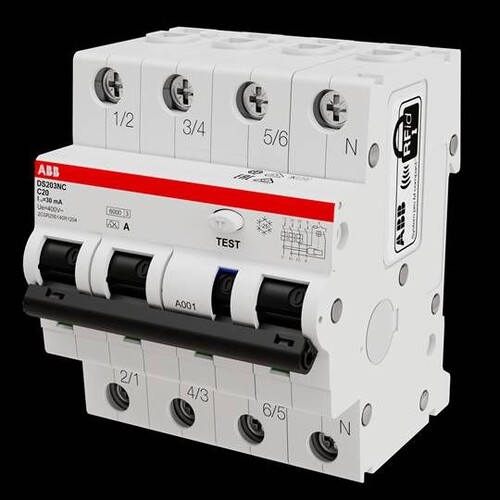

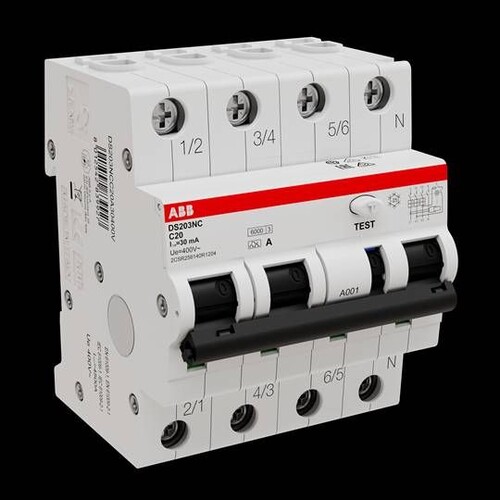

2CSR256140R1204 ABB FI/LS Schalter 3P+N, Typ A, C20, 30mA

31970926
3115730
1 Stk
8012542839927
IT
85363030
ABB
DS203NC C20 A30
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. , Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS Schalter DS203NC C20 A30 ist ein zuverlässiger Fehlerstromschutzschalter mit Überstromschutz (RCBO) für den Einsatz in Haushalts-, Gewerbe- und Industrieanwendungen. Mit einer Nennspannung von 400 V und einem Nennstrom von 20 A schützt er effektiv gegen Überlast, Kurzschluss und Erdfehlerströme. Der Schalter ist mit einer Auslösecharakteristik vom Typ C ausgestattet und bietet einen Bemessungsfehlerstrom von 30 mA. Er verfügt über eine IP2X Schutzart, was ihn ideal für verschiedene Umgebungen macht. Mit einer elektrischen Lebensdauer von 10.000 Zyklen und einer mechanischen Lebensdauer von 20.000 Zyklen ist dieser Schalter für eine lange Betriebszeit ausgelegt. Der DS203NC erfüllt die höchsten Sicherheitsstandards gemäß IEC/EN 61009-1 und ist somit eine ausgezeichnete Wahl für zuverlässigen Personenschutz und Sachschutz.

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 20 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 3
Umgebungstemperatur: -25...55 °C
Betriebsfrequenz: 50/60 Hz
Energiebegrenzungsklasse: 3
Elektrische Lebensdauer: 10000 Zyklen
Mechanische Lebensdauer: 20000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 20 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 3
Weitere Details
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Frequenz: 50/60 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 69 mm
Spannungsart: AC
Stoßstromfestigkeit: 0.25 kA
Geeignet für Unterputz-Installation: Nein
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 25|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25|1|25
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|55
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
