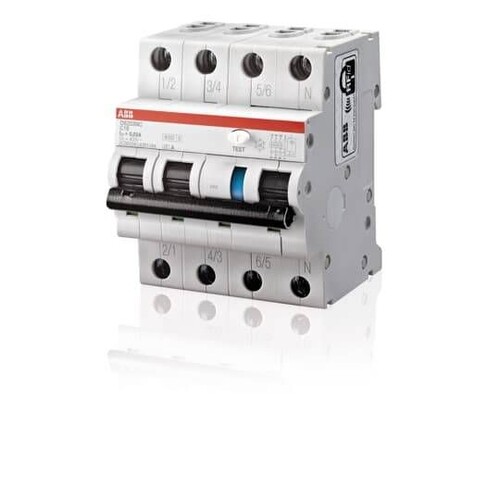

2CSR256140R1164 ABB FI/LS Schalter 3P+N, Typ A, C16, 30mA

23913121
3115728
1 Stk
8012542830924
IT
85363010
ABB
2CSR256140R1164
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. , Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS-Schalter DS203NC Typ A ist eine hochmoderne Lösung für den Personenschutz und den Schutz vor pulsierenden Fehlerströmen mit Gleichstromanteilen. Mit einer Polzahl von 3P+N und einer Auslösecharakteristik vom Typ C bietet dieser Schalter zuverlässigen Schutz bei einem Bemessungsstrom von 16 A und einem Bemessungsfehlerstrom von 30 mA. Die maximale Bemessungsspannung beträgt 400 V, was ihn ideal für den Einsatz in dreiphasigen Stromkreisen macht. Die kompakte Bauweise von 4 Teilungseinheiten ermöglicht eine einfache Installation in beengten Platzverhältnissen. Zudem erfüllt der Schalter die Anforderungen der Normen IEC/EN 61009-1 und VDE 0664-20, was ihn zur perfekten Wahl für Haushalts-, Gewerbe- und Industrieanwendungen macht.

Produktinfos

Polzahl: 3P+N
Auslösecharakteristik: C
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: A
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4 TE
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 3
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl (gesamt): 4
    Mitschaltender Neutralleiter: Ja
    Auslösecharakteristik: C
    Bemessungsstrom: 16 A
    Bemessungsfehlerstrom: 0.03 A
    Fehlerstrom-Typ: A
    Bemessungsspannung: 400 V
    Breite in Teilungseinheiten: 4
    Schutzart (IP): IP2X
    Anzahl der abgesicherten Pole: 3
    Weitere Details
    Energiebegrenzungsklasse: 3
    Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
    Frequenz: 50/60 Hz
    Überspannungskategorie: 3
    Verschmutzungsgrad: 2
    Einbautiefe: 69 mm
    Spannungsart: AC
    Stoßstromfestigkeit: 0.25 kA
    Geeignet für Unterputz-Installation: Nein
    Fehlauslöseschutz: Nein
    Bemessungsisolationsspannung Ui: 500
    Anschließbarer Leiterquerschnitt eindrähtig: 25|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25|1|25
    Mit Verriegelungsvorrichtung: Ja
    Umgebungstemperatur während des Betriebs: -25|55
    Bemessungsschaltvermögen Icn nach EN 61009-1: 6
