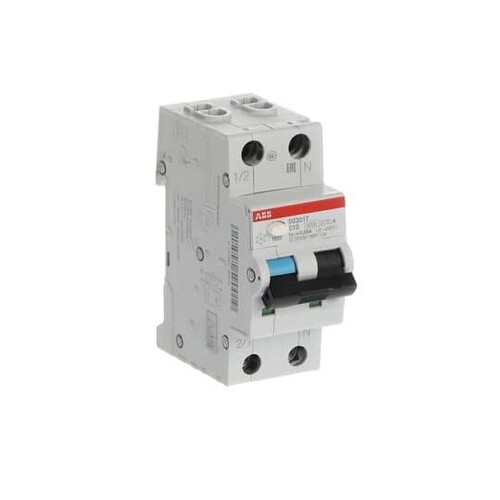

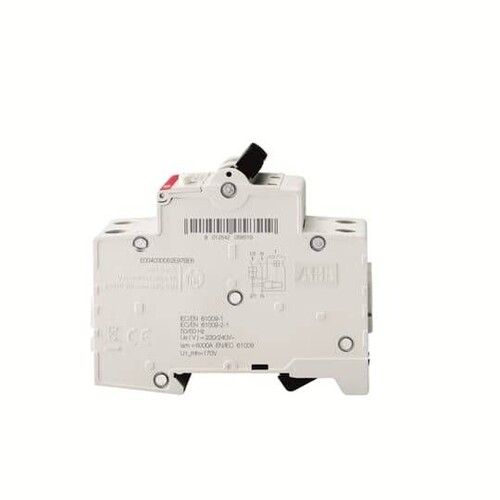

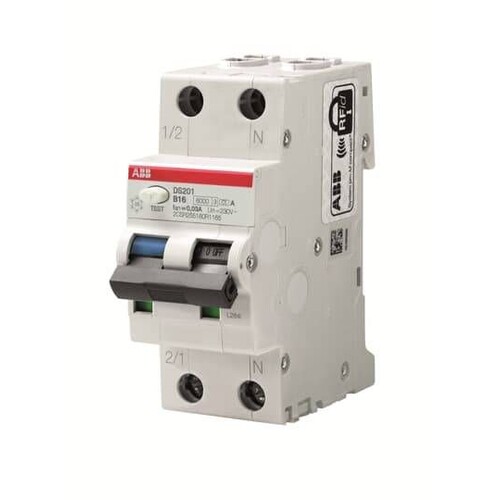

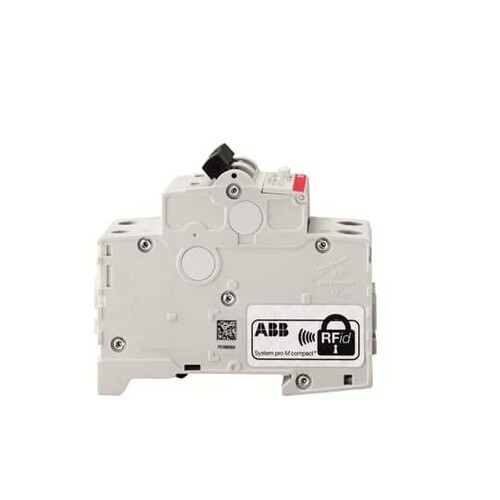

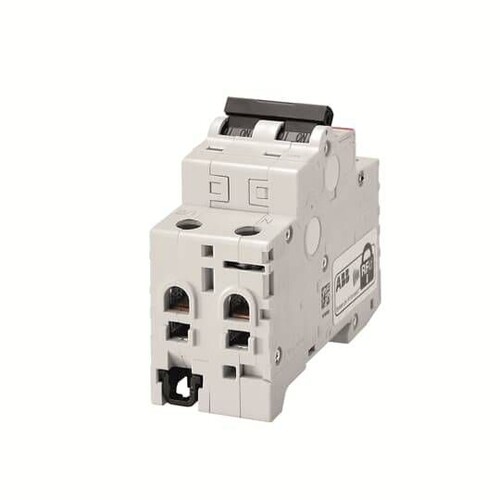

2CSR255480R1134 ABB FI/LS DS201A-C13/0,03AP-R

31970933
3271731
1 Stk
8012542399711
8012542573210
IT
85363010
ABB
DS201A-C13/0,03AP-R
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). , Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 ¿s) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung., Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS DS201A-C13/0,03AP-R ist ein hochentwickelter Fehlerstromschutzschalter (RCBO), der sowohl Personen- als auch Sachschutz bietet. Mit einer Bemessungsfehlerstromempfindlichkeit von 30 mA und einem Bemessungsstrom von 13 A ist dieser Schalter ideal für Haushalts-, Gewerbe- und Industrieanwendungen. Er erfüllt die Normen IEC/EN 61009-1 und 61009-2-1 und bietet eine hohe Störfestigkeit mit einer Kurzzeitverzögerung von 10 ms. Mit einem Bemessungsschaltvermögen von 6 kA und einer Überspannungskategorie III gewährleistet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der DS201A ist für den Einsatz in Einphasenstromkreisen konzipiert und bietet eine einfache Installation auf einer DIN-Schiene. Seine kompakten Abmessungen von 35 mm Breite, 85 mm Höhe und 69 mm Tiefe machen ihn zu einer praktischen Wahl für verschiedene Installationen.

Produktinfos

Fehlerstromart: Typ A AP-R (kurzzeitverzögert)
Anzahl Pole: 2
Anzahl der geschützten Pole: 1
Bemessungsstrom (In): 13 A
Bemessungsfehlerstrom: 0,03 A
Bemessungsspannung (Ur): 230 V
Bemessungsisolationsspannung (Ui): 500 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Bemessungsschaltvermögen (Icn): 6 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): 10 kA
Primäre Impulsfestigkeit: 4 kV
Isolationsprüfspannung: 2,5 kV
Auslösecharakteristik: C
Schutzart (IP): IP40 (Gehäuse), IP20 (Anschlussklemmen)
Breite: 35 mm
Höhe: 85 mm
Tiefe: 69 mm
Nettogewicht: 0,200 kg
Betriebstemperatur: -25...55 °C
Kabelgröße: 25 mm²
Anschlussart: Schraubklemmen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: sonstige
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 1
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Frequenz: 50/60 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 69 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Geeignet für Unterputz-Installation: Nein
Fehlauslöseschutz: Nein
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|55
