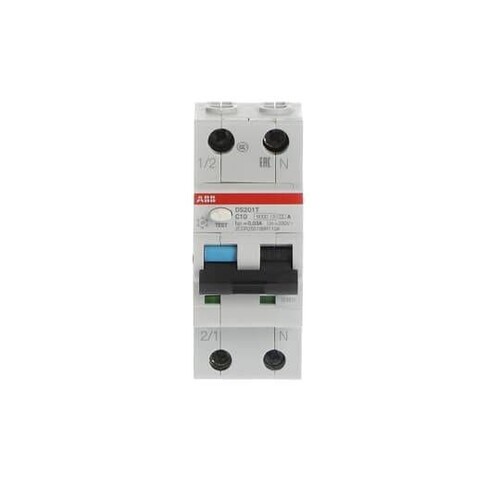

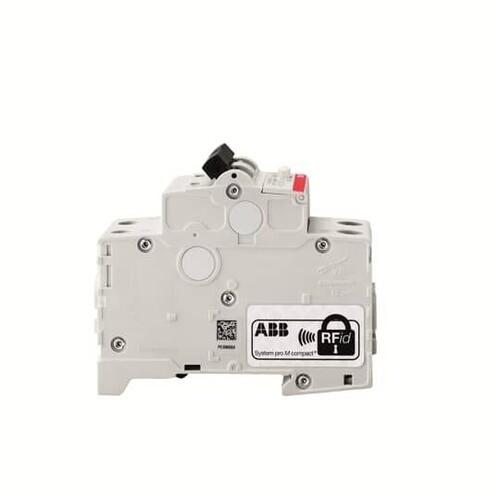

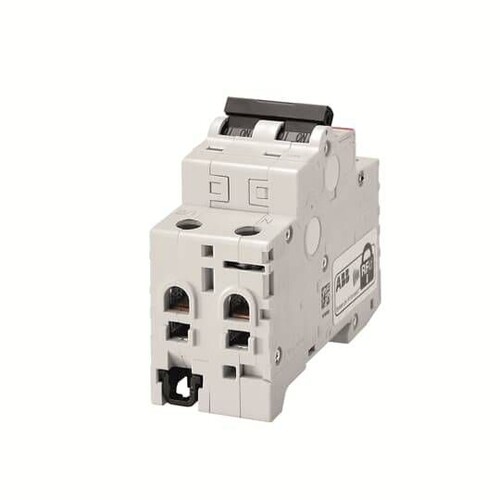

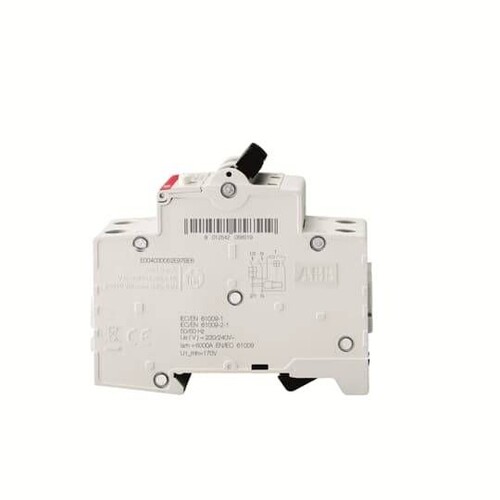

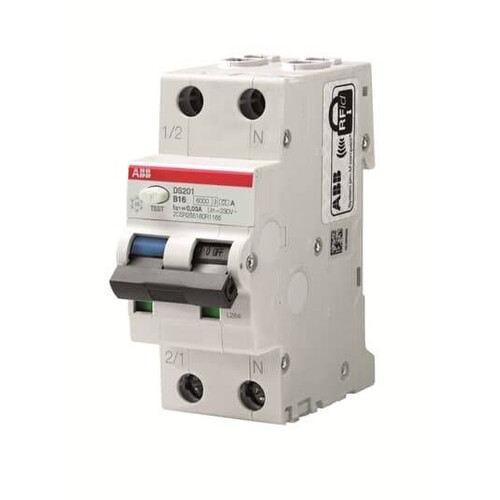

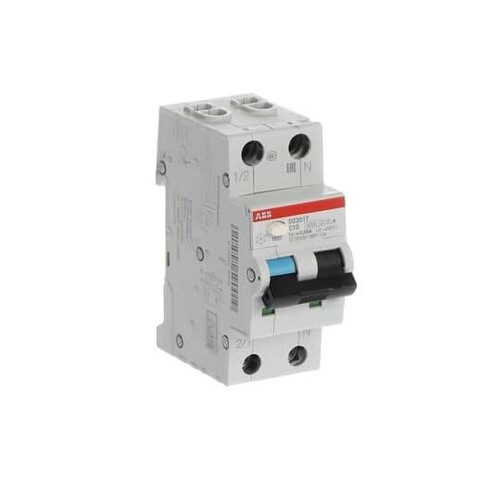

2CSR255480R1064 ABB FI/LS DS201A-C6/0,03AP-R

29569604
3271729
1 Stk
8012542326212
8012542585015
IT
85363010
ABB
DS201A-C6/0,03AP-R
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). , Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 ¿s) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung., Bemessungsschaltvermögen nach IEC/EN 610 09 Icn = 6 kA. , RCBO DS201 A Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS DS201A-C6/0,03AP-R ist ein hochmoderner FI/LS-Schalter, der optimalen Schutz für Personen und Sachwerte bietet. Mit einem Bemessungsstrom von 6A und einer Nennspannung von 230V ist dieser Schalter ideal für Haushalts- und Gewerbeanwendungen. Er erfüllt die strengen Normen nach IEC/EN 61009 und bietet eine Stoßstromfestigkeit von bis zu 3 kA. Der Schalter ist mit einer Fehlerstrom-Typ A Funktion ausgestattet, die Schutz gegen Fehlerströme bis zu 30 mA bietet. Dank seiner kompakten Bauweise mit einer Breite von nur 2 Teilungseinheiten und einer Einbautiefe von 69 mm ist er einfach zu installieren. Die Schutzart IP20 sorgt dafür, dass er in geschützten Umgebungen eingesetzt werden kann. Mit einem Temperaturbereich von -25 bis 55 °C ist der DS201A-C6/0,03AP-R für vielfältige Anwendungen geeignet.

Produktinfos

Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 500 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 6 A
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 6 kA
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
Abschaltcharakteristik: unverzögert
Stoßstromfestigkeit: 3 kA
Spannungsart: AC
Frequenz: 50/60 Hz
Auslösecharakteristik: C
Mitschaltender Neutralleiter: Ja
Mit Verriegelungsvorrichtung: Nein
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25 - 55 °C
Breite in Teilungseinheiten: 2
Einbautiefe: 69 mm
Unterputzmontage: Nein
Fehlauslöseschutz: Nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 0,75 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 - 16 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 6 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: sonstige
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 1
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Frequenz: 50/60 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 69 mm
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Geeignet für Unterputz-Installation: Nein
Fehlauslöseschutz: Nein
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|55
