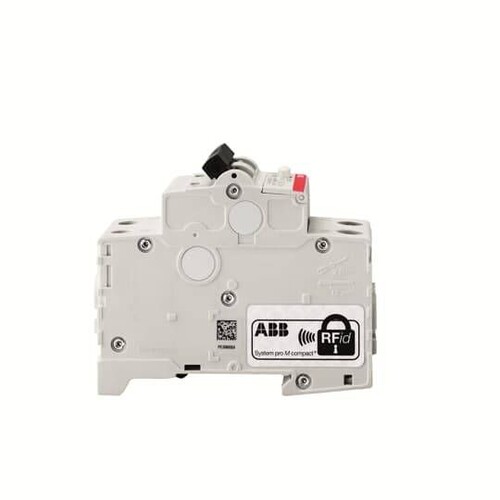

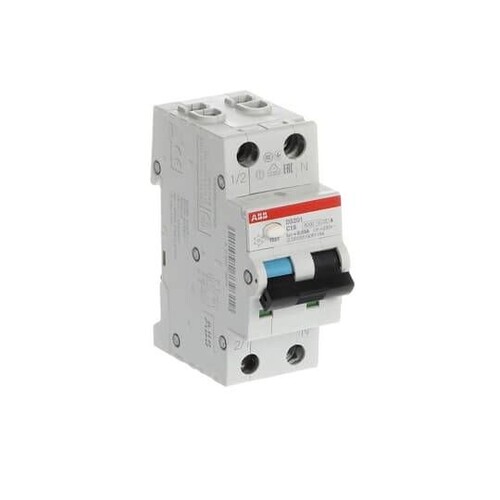

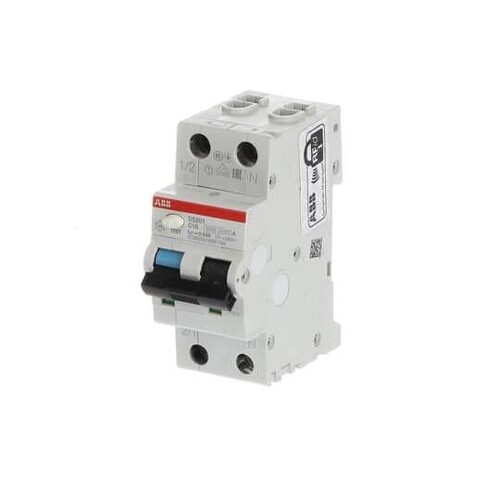

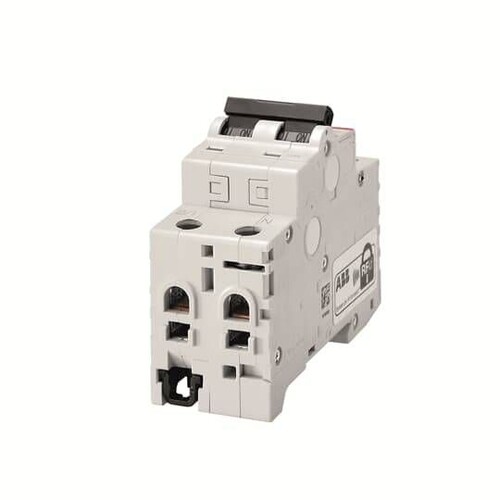

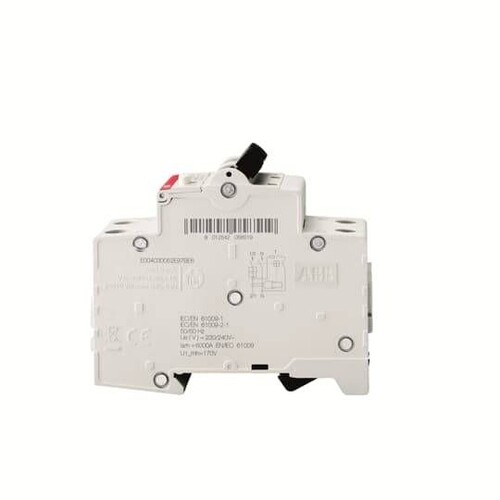

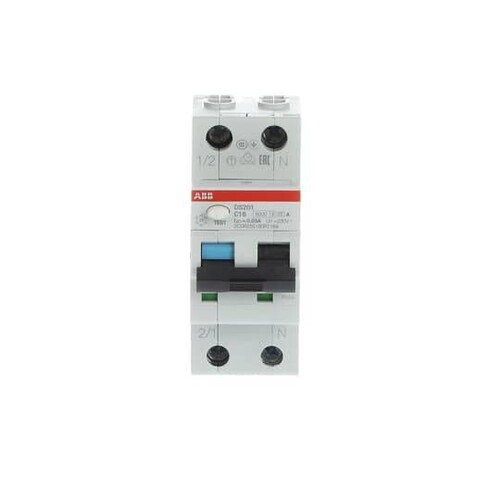

2CSR255180R1164 ABB FI/LS-Schalter DS201A-C16/0,03

10153038
3271667
1 Stk
8012542739319
8012542584414
IT
85363030
ABB
DS201A-C16/0,03
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). , Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlrei che Zulassungen machen den DS201 fit für den weltweiten Einsatz. , Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS-Schalter DS201A-C16/0,03 ist ein zuverlässiger und sicherer Schutzschalter, der speziell für einphasige Stromkreise entwickelt wurde. Mit einer Nennspannung von 230 V und einem Nennstrom von 16 A bietet dieser RCBO umfassenden Schutz gegen Überlast und Kurzschluss sowie gegen Fehlerströme bis zu 30 mA. Der Schalter erfüllt die höchsten Sicherheitsstandards gemäß IEC 61009-1 und IEC 61009-2-1 und ist ideal für den Einsatz in Haushalts-, Gewerbe- und Industrieanwendungen. Mit einer kompakten Bauweise von nur 2 Modulbreiten ist er einfach zu installieren und bietet eine hohe elektrische Lebensdauer von bis zu 10.000 Zyklen. Die Schutzart IP40 sorgt dafür, dass der Schalter auch in rauen Umgebungen zuverlässig funktioniert. Vertrauen Sie auf ABB für Qualität und Sicherheit in Ihren elektrischen Installationen.

Produktinfos

Typ des Fehlerstroms: Typ A
Anzahl der Pole: 2
Anzahl der geschützten Pole: 1
Bemessungsstrom (In): 16 A
Bemessungsfehlerstrom: 0,03 A
Bemessungsspannung (Ur): 230 V
Bemessungsisolationsspannung (Ui): 500 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Testspannung (Ut): 170 … 264 V
Bemessungsfrequenz (f): 50 … 60 Hz
Bemessungs-Kurzschlussstrom (Icn): 6 kA
Bemessungs-Kurzschluss-Breaking-Kapazität (Icu): 10 kA
Bemessungs-Service-Kurzschluss-Breaking-Kapazität (Ics): 7,5 kA
Bemessungs-Reststrom-Breaking-Kapazität (IΔm): 6000 A
Primäre Bemessungs-Impulsfestigkeit: 4 kV
Dielektrische Testspannung: 2,5 kV
Auslösecharakteristik: C
Energiebegrenzungsklasse: 3
Gehäusetyp: Isolationsgruppe I - II, RAL 7035
Betätigungstyp: Wippe - Isolationsgruppe II, Schwarz RAL 9005, in ON-OFF Positionen verriegelbar
Kontaktposition Anzeige: Rot ON / Grün OFF
Fehleranzeige: Blau Flagge auf Wippe
Elektrische Lebensdauer: 10000 Zyklen
Schutzart (IP) Terminals: IP20
Schutzart (IP) Gehäuse: IP40
Widerstand gegen Stöße: 25g / 2 Stöße / 13 ms
Widerstand gegen Vibrationen: 0,1 mm oder 1 g - 20 Zyklen bei 5…150…5 Hz
Betriebstemperatur: -25…55 °C
Kabelgröße: 25 mm²
Anschlusstyp: Schraubanschlüsse
Montageart: Auf DIN-Schiene EN 60715 (35mm) mittels Montageclip
Montageposition: Beliebig
Neutralleiterposition: Rechts
Leistungsaufnahme: 3,3 W
Anzahl der Modulabstände pro DIN-Schiene: 2
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

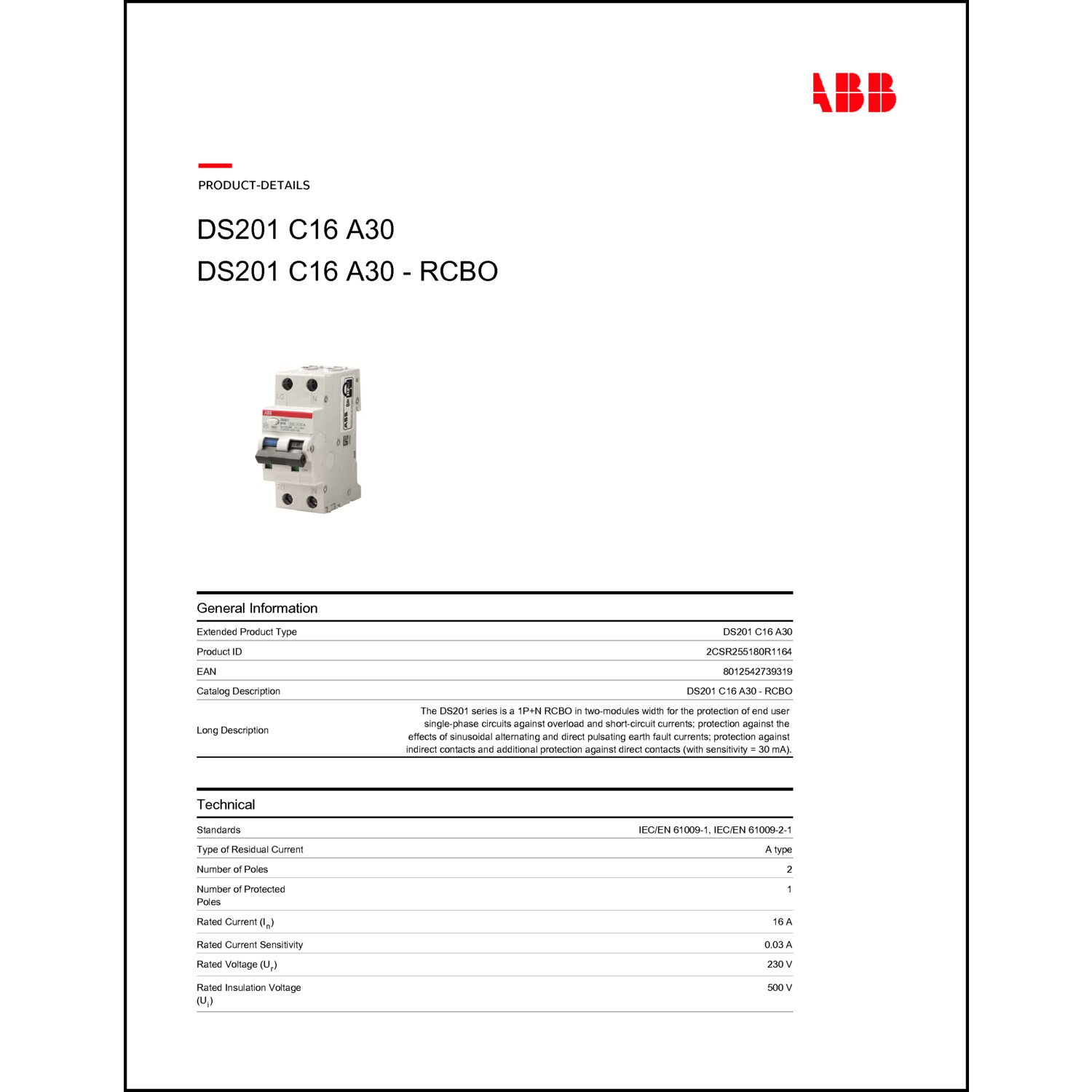

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 230 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 1
Weitere Details
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Frequenz: 50/60 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 69 mm
Spannungsart: AC
Stoßstromfestigkeit: 0 kA
Geeignet für Unterputz-Installation: Nein
Fehlauslöseschutz: Nein
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|55
