2CSR255180R1104 ABB FI/LS-Schalter DS201A-C10/0,03

10153024
3271661
1 Stk
2000101530244
8012542737810
8012542573517
IT
85363010
ABB
2CSR255180R1104
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). , Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. , RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS-Schalter DS201A-C10/0,03 ist ein hochmoderner Fehlerstromschutzschalter mit Leitungsschutz, der für den Schutz einphasiger Stromkreise konzipiert wurde. Mit einer Bemessungsstromstärke von 10 A und einer Fehlerstromempfindlichkeit von 30 mA bietet er umfassenden Schutz gegen Überlast, Kurzschluss und Erdfehler. Das Gerät erfüllt die strengen Anforderungen der IEC 61009-1 und IEC 61009-2-1 Normen und ist für den Einsatz in Haushalts-, Gewerbe- und Industrieanwendungen geeignet. Mit einer kompakten Bauweise von 35 mm Breite, 85 mm Höhe und 69 mm Tiefe lässt sich der Schalter einfach auf einer DIN-Schiene montieren. Die Schutzart IP40 sorgt für eine zuverlässige Leistung in geschützten Umgebungen. Vertrauen Sie auf die Qualität und Sicherheit von ABB für Ihre elektrischen Installationen.

Produktinfos

Typ: RCBO (Fehlerstromschutzschalter mit Leitungsschutz)
Anzahl der Pole: 2
Anzahl der geschützten Pole: 1
Bemessungsstrom (In): 10 A
Bemessungsfehlerstrom: 0,03 A
Bemessungsspannung (Ur): 230 V
Bemessungsisolation (Ui): 500 V
Überstromkategorie: III
Verschmutzungsgrad: 2
Testspannung (Ut): 170 … 264 V
Bemessungsfrequenz (f): 50 … 60 Hz
Bemessungskurzschlussstrom (Icn): 6 kA
Bemessungsunterbrechungsstrom (Icu): 10 kA
Bemessungsdienstunterbrechungsstrom (Ics): 7,5 kA
Primäre Impulsfestigkeit (Uimp): 4 kV
Dielektrische Prüfspannung: 2,5 kV
Auslösecharakteristik: C
Gehäusetyp: Isoliergruppe I - II, RAL 7035
Betätigungstyp: Wippe - Isoliergruppe II, Schwarz RAL 9005
Schutzart (IP): IP40 (Gehäuse), IP20 (Anschlüsse)
Betriebstemperatur: -25 … 55 °C
Breite: 35 mm
Höhe: 85 mm
Tiefe: 69 mm
Gewicht: 0,200 kg
Anschlusstyp: Schraubanschlüsse
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

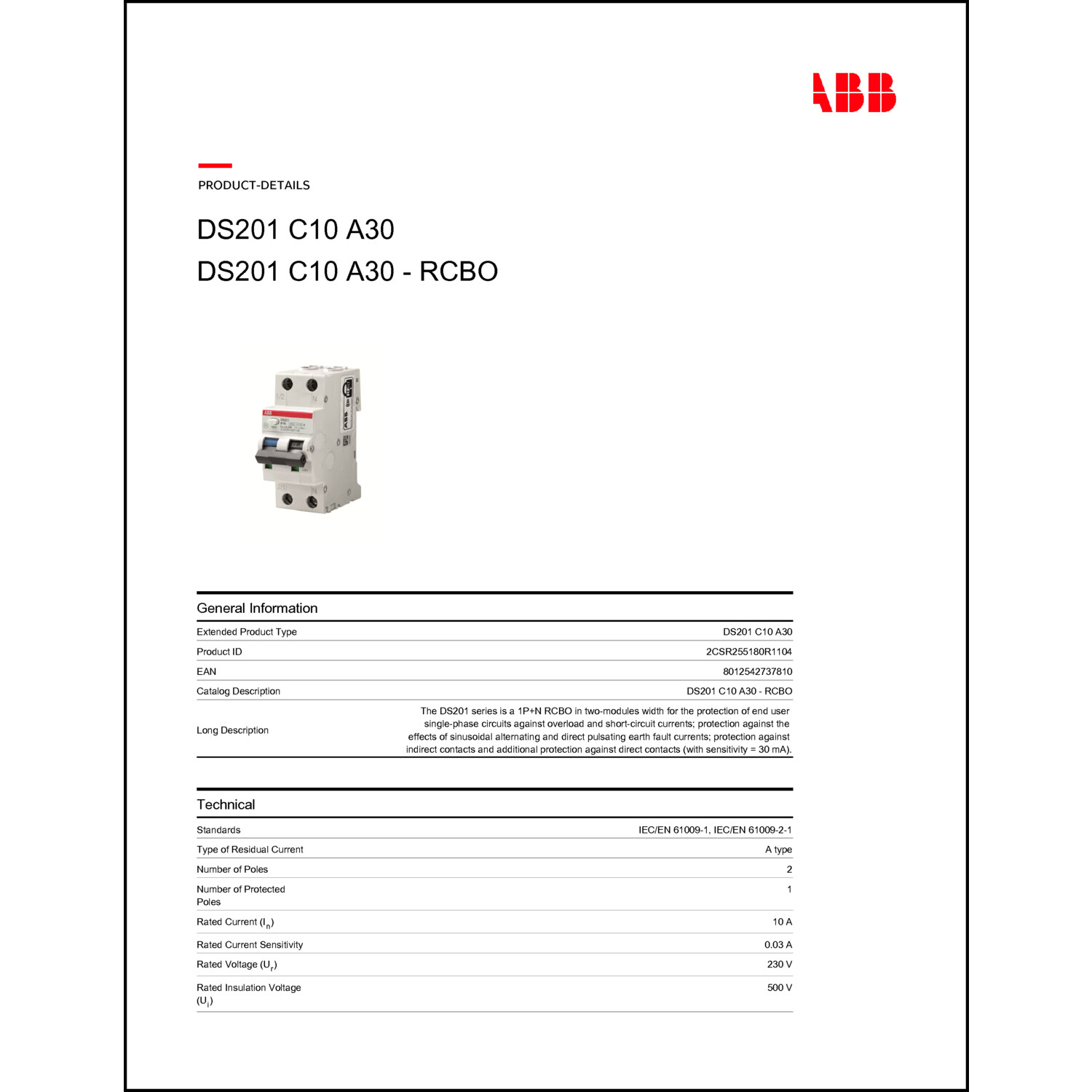

    Katalogseiten

    Produktinfos

    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Ja
    Auslösecharakteristik: C
    Bemessungsstrom: 10 A
    Bemessungsfehlerstrom: 0.03 A
    Fehlerstrom-Typ: A
    Bemessungsspannung: 230 V
    Breite in Teilungseinheiten: 2
    Schutzart (IP): IP2X
    Anzahl der abgesicherten Pole: 1
    Weitere Details
    Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
    Frequenz: 50/60 Hz
    Überspannungskategorie: 3
    Verschmutzungsgrad: 2
    Einbautiefe: 69 mm
    Spannungsart: AC
    Stoßstromfestigkeit: 0 kA
    Geeignet für Unterputz-Installation: Nein
    Fehlauslöseschutz: Nein
    Mit Verriegelungsvorrichtung: Nein
    Umgebungstemperatur während des Betriebs: -25|55
