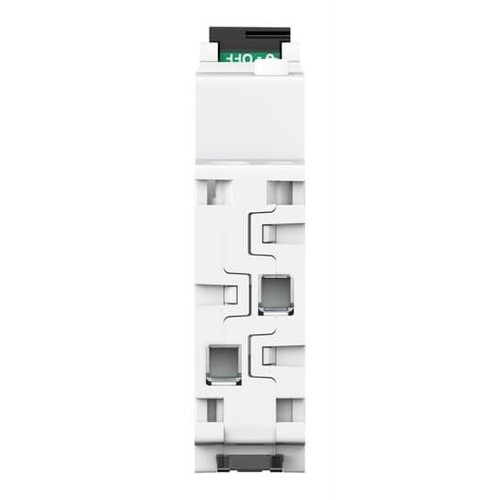

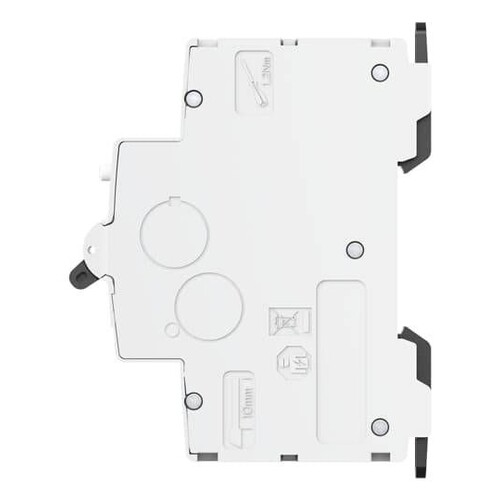

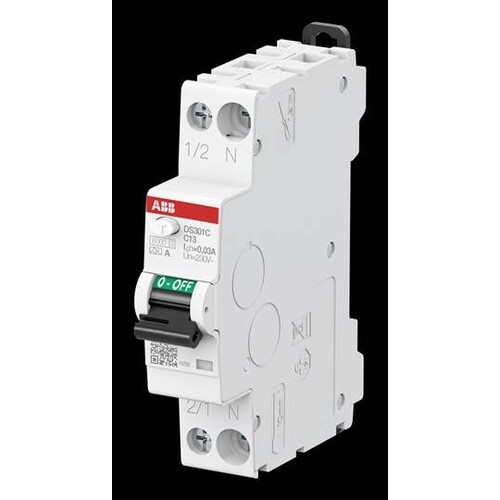

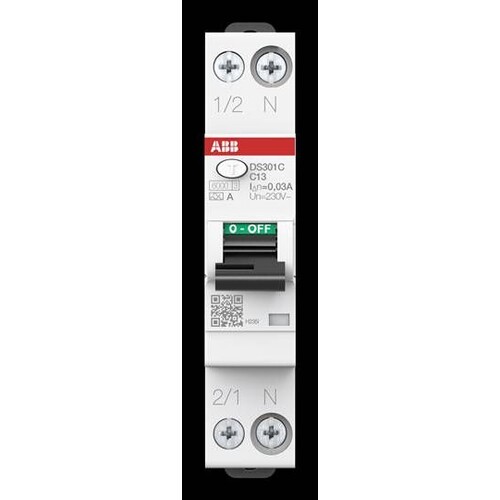

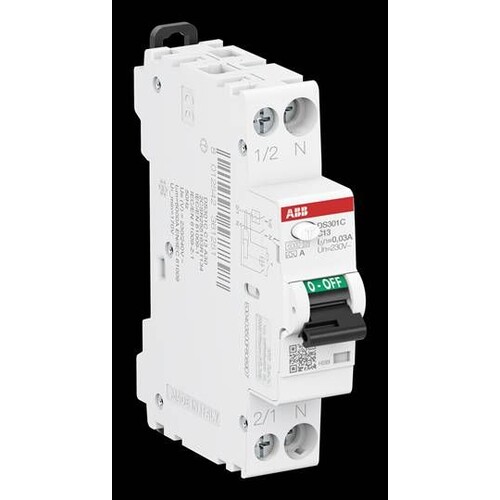

2CSR255163R1134 ABB FI/LS-Schalter FI/LS Schmalbau 6kA, Char. C, 13A, 30mA

10177993
3684610
1 Stk
8012542361251
IT
85363010
ABB
DS301C C13 A30
beantwortete(n) Fragen weitere Varianten
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21)., Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA., RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Anmerkungen zur LIMMERT-KI

Der ABB FI/LS-Schalter DS203NC ist ein kompakter 4-poliger Fehlerstromschutzschalter, der optimalen Personen- und Leitungsschutz für Drehstromanwendungen bietet. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 13 A eignet er sich ideal für Ladepunkte und Wärmepumpen bis zu 22 kW. Der Schalter bietet einen Bemessungsfehlerstrom von 30 mA und erfüllt die Anforderungen der Normen IEC/EN 61009-1 und IEC/EN 61009-2-1. Mit einem Bemessungsschaltvermögen von 6 kA und einer Schutzart IP20 ist er für den Einsatz in geschützten Umgebungen konzipiert. Die kompakte Bauweise ermöglicht eine einfache Installation in Energieverteilungen mit begrenztem Platzangebot. Vertrauen Sie auf die Qualität und Sicherheit von ABB Produkten für Ihre elektrischen Anwendungen.

Produktinfos

Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 30 mA
Fehlerstrom-Typ: A
Bemessungsspannung: 240 V
Breite in Teilungseinheiten: 1
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen: 6 kA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 240 V
Breite in Teilungseinheiten: 1
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Weitere Details
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 17.6 mm
Spannungsart: AC
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 1.5|16
Anschließbarer Leiterquerschnitt mehrdrähtig: 10|1.5|1.5|10
Mit Verriegelungsvorrichtung: Nein
Umgebungstemperatur während des Betriebs: -25|55
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
