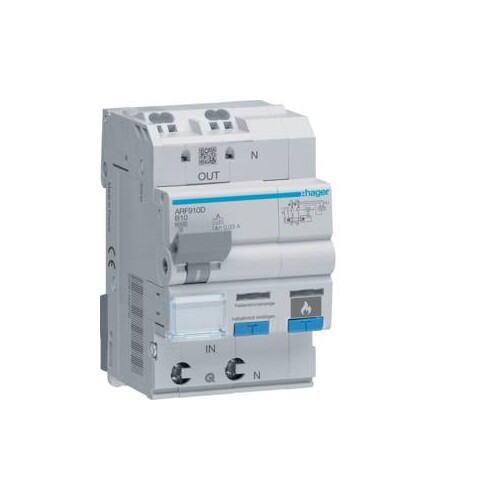

ARF910D Hager AFDD mit FI LS 1P+N 6kA B 10A 30mA A 3M

30168545
3812211
1 Stk
3250611034742
FR
8536201090
ARF910D
beantwortete(n) Fragen weitere Varianten
Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 6kA B-10A 30mA Typ A 3M. AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit FI/LS-Schalter 1P+N nach DIN EN 61009-1 (VDE 0664-20), DIN EN 61009-2-1 (VDE 0664-21), mit Differenzstromüberwachung Typ A (30 mA), mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), blaue Test-Tasten für die AFD-Einheit mit Fehlerlichtbogenanzeige und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Die Hager AFDD Fehlerlichtbogen-Schutzeinrichtung ARF910D kombiniert einen FI-LS-Schutzschalter mit einer Nennspannung von 230 V und einem Nennstrom von 10 A. Mit einer Schließ- und Abschaltvermögen von 6 kA und einem Bemessungsfehlerstrom von 30 mA bietet dieses Gerät einen zuverlässigen Schutz gegen Fehlerlichtbögen. Die Auslösecharakteristik B und die Polart 1P+N gewährleisten eine sichere Anwendung in einer Vielzahl von elektrischen Installationen. Das Gerät ist für Betriebstemperaturen von -25 bis 40 °C geeignet und hat eine mechanische Lebensdauer von bis zu 4000 Schaltspielen. Mit einer kompakten Bauweise von 83 mm Höhe, 53,20 mm Breite und 70 mm Tiefe ist es einfach zu installieren und in bestehende Systeme zu integrieren. Die Hager AFDD ist eine ideale Wahl für moderne Sicherheitsanforderungen in der Elektroinstallation.

Produktinfos

Nennstrom: 10 A
Nennstrom bei -25°C: 12,78 A
Nennstrom bei -20°C: 12,55 A
Nennstrom bei -15°C: 12,32 A
Nennstrom bei -10°C: 12,08 A
Nennstrom bei -5°C: 11,84 A
Nennstrom bei 0°C: 11,60 A
Nennstrom bei 5°C: 11,35 A
Nennstrom bei 10°C: 11,09 A
Nennstrom bei 15°C: 10,83 A
Nennstrom bei 20°C: 10,56 A
Nennstrom bei 25°C: 10,28 A
Nennstrom bei 30°C: 10 A
Nennstrom bei 35°C: 9,71 A
Nennstrom bei 40°C: 9,41 A
Nennstrom bei 45°C: 9,10 A
Nennstrom bei 50°C: 8,78 A
Nennstrom bei 55°C: 8,44 A
Nennstrom bei 60°C: 8,09 A
Nennstrom bei 65°C: 7,73 A
Nennstrom bei 70°C: 7,35 A
Schließ- und Abschaltvermögen: 6 kA
Betriebsfehlerstrom: 30 mA
Auslösecharakteristik: B
Polart: 1P+N
Isolationspannung Ui: 500 V
Gesamtverlustleistung unter Nennstrom: 3,18 W
Betriebstemperatur: -25 bis 40 °C
Lager-/Transporttemperatur: -25 bis 70 °C
Gerätelebensdauer mechanisch: 4000 Schaltspiele
Gerätelebensdauer elektrisch: 2000 Schaltspiele
Nennmoment: 2,10 - 2,10 Nm
Anzahl Module: 3
Höhe: 83 mm
Breite: 53,20 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 2
Bemessungsspannung: 230 V
Auslösecharakteristik: B
Bemessungsstrom: 10 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Breite in Teilungseinheiten: 3
Mitschaltender Neutralleiter: Ja
Weitere Details
Energiebegrenzungsklasse: 3
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Zusatzeinrichtungen werkseitig angebaut: Brandschutzschalter
Schutzart (IP): IP2X
