METSEPM5560 Schneider E. PM5560 UNIV.MESSG. MODB+TCP 4E 2TA

METSEPM5560 Schneider E. PM5560 UNIV.MESSG. MODB+TCP 4E 2TA

Artikelnummer: 23893129

Katalog Art.Nr.: 4783202

VPE: 1 Stk

EAN: 3606480614064
43606480614062
23606480614068

Herkunftsland: IN

Zolltarifnr.: 9028309000

weitere Infos weitere Infos ausblenden

Schneider Elec.

Hersteller Art. Nr.: METSEPM5560

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

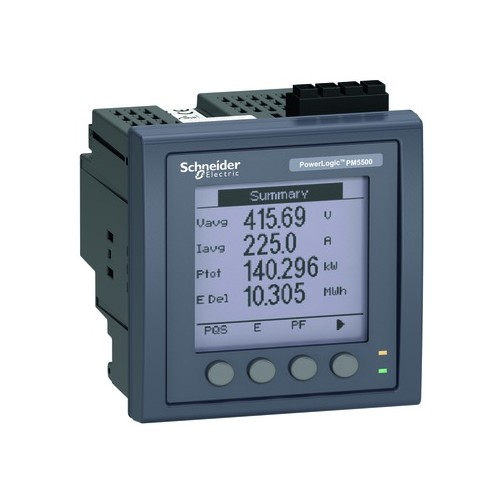

Das PowerLogic PM5560 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,2s gemäß der Norm IEC 62053-22 und 128 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 63. Oberschwingung. Mit 4 Quadranten Energiemessung. 1,1 MegaBytes Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Dieses Messgerät verfügt auch über eine direkte Überwachung des Neutralleiters. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 480 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Kommunikationsprotokolle sind Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 sowie Modbus TCP/IP, Ethernet/IP und BACnet/IP basierend auf 10/100 Mbit/s, Daisy Chain Ethernet mit RJ45 Anschlussunterstützung. Die integrierten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0 Protokolls, den Zugriff auf einen integrierten Webserver und ein serielles zu Ethernet Gateway. Das Messgerät verfügt auch über 4 digitale Eingänge mit Impuls Unterstützung und 2 digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es werden 8 Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 77 Millimeter, Höhe 96 Millimeter und Produktgewicht 450 g.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Schneider Electric PowerLogic PM5560 ist ein hochmodernes Universalmessgerät, das für die präzise Messung von Energie, Wirk- und Blindleistung in industriellen Anwendungen konzipiert wurde. Mit einer kompakten Baugröße von 96 mm x 96 mm und einem hinterleuchteten LCD-Display bietet das Gerät eine Auflösung von 128 x 128 Pixeln. Es unterstützt eine Vielzahl von Kommunikationsprotokollen, darunter Modbus TCP/IP und BACnet IP, und ermöglicht eine einfache Integration in bestehende Systeme. Die Genauigkeit des Geräts entspricht der Klasse 0,2S gemäß IEC 62053-22, während es Spannungen bis zu 690 V AC und Ströme von 5 mA bis 10 A messen kann. Mit einer Speicherkapazität von 1,1 MB können bis zu 14 Parameter mit konfigurierbaren Intervallen aufgezeichnet werden. Das PM5560 ist ideal für Anwendungen im Bereich Energieüberwachung und -management und bietet umfassende Funktionen zur Analyse der Stromqualität.

Produktinfos

Messgerätetyp:	Leistungsmessgerät
Messbereich Spannung:	20...690 V AC
Messbereich Strom:	5 mA...10 A
Bemessungsversorgungsspannung:	100...480 V AC / 125...250 V DC
Netzfrequenz:	50 Hz / 60 Hz
Nennstrom:	1 A / 5 A
Anzahl der digitalen Eingänge:	4
Anzahl der digitalen Ausgänge:	2
Displaytyp:	Hinterleuchtetes LCD
Displayauflösung:	128 x 128 Pixel
Speicherkapazität:	1,1 MB
Kommunikationsprotokolle:	Modbus TCP/IP, BACnet IP, RS485
Abmessungen (B x H x T):	96 mm x 96 mm x 72 mm
Gewicht:	450 g
Schutzart (IP):	IP30 (Gehäuse), IP52 (Front)

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Strommessgerät:	Ja
Blindleistungsmesser:	Ja
Mit Drehzahlmesser:	Nein
Frequenzmesser:	Ja
Impulszähler:	Nein
Voltmeter:	Ja
Wirkleistungsmessgerät:	Ja
Weitere Details
Montageart:	Frontmontage
Breite:	112\|690
Ausführung:	Messwandler
Höhe:	101.2
Tiefe:	89
Messwertspeicher:	Ja
Display:	LCD
Maximalstrom (Imax):	20\|10000000
Oberschwingungsmessung:	Ja
Leistungsfaktor:	Ja
Scheinleistung:	Ja
Phasenwinkel (cos phi):	Ja
Anzahl der digitalen Eingänge:	2
Anzahl der digitalen Ausgänge:	4
Anzahl der analogen Eingänge:	0\|400
Anzahl der analogen Ausgänge:	0
Spannungsart der Versorgungsspannung:	AC/DC
Unterstützt Protokoll für PROFIBUS:	Nein
Unterstützt Protokoll für MODBUS:	Ja
Unterstützt Protokoll für sonstige Bussysteme:	Ja
Schutzart (IP), frontseitig:	sonstige
Ethernet-Anschlüsse:	0
Mit Kommunikationsschnittstelle RS-485:	Ja
Anschließbarer Leiterquerschnitt eindrähtig:	0.82\|3.31
Unterstützt Protokoll für PROFINET IO:	Nein
Versorgungsspannung AC 50 Hz:	100\|480
Versorgungsspannung AC 60 Hz:	100\|480
Versorgungsspannung DC:	125\|250
Geeignet für RJ-Stecker:	Nein
Geeicht:	Nein
Impulsausgang:	optisch
Polart:	Dreileiter/Vierleiter
Messungsart Lastgang:	Ja
Nennstrom (In):	5
Frequenzmessbereich:	45\|65
Displayauflösung (horizontal):	128\|690
Displayauflösung (vertikal):	128
Genauigkeitsklasse Wirkleistung nach IEC 62053-22:	0.2S
Genauigkeitsklasse Blindleistung nach IEC 62053-23:	sonstige
Abtastfrequenz:	12800
Anzahl der Spannungsmesseingänge:	4
Anzahl der Strommesseingänge:	8
Unterstützt Protokoll für IEC 61850 Ethernet:	Nein
Unterstützt Protokoll für OPC UA PubSub:	Nein
Mit Auditprotokollierung (Audit log):	Ja
Mit Firmware-Signatur:	Nein
Mit Protokollierung von Sicherheitsereignissen (Security event log):	Ja
Mit rollenbasierter Zugriffskontrolle (RBAC):	Nein
Web-Server mit HTTPS-Übertragungsprotokoll:	Ja
Mit Kommunikationsschnittstelle KNX:	Nein
Mit Kommunikationsinterface M-Bus:	0\|65
Fernanzeige:	Nein
